지붕에서 지붕창 개구부 작성

지붕창을 추가한 후 지붕을 통해 지붕창의 개구부를 절단합니다.

1. 지붕창을 구성하는 벽과 지붕 요소를 작성합니다.
2. 지붕 결합 도구를 사용하여 지붕창 지붕을 1차 지붕에 결합합니다.
   주: 이 작업에 형상 결합 지붕 도구를 사용하지 마십시오. 이 도구를 사용하면 지붕창 개구부를 작성할 때 오류가 발생할 수 있습니다.

3. 지붕창 지붕과 부착된 벽을 볼 수 있는 평면뷰 또는 입면뷰를 엽니다. 지붕이 돌출된 경우 입면뷰를 엽니다.

4. (지붕창)을 클릭합니다.

   어디에 있습니까?

   • 건축 탭개구부 패널(지붕창 개구부)
   • 구조 탭개구부 패널(지붕창 개구부)
5. 건물 모델에서 주요 지붕을 강조 표시하고 클릭하여 선택합니다.

   상태 막대에서 주요 지붕이 강조 표시되었는지 확인합니다.

   지붕창 개구부를 구성하는 경계를 선택할 수 있도록 지붕/벽 모서리 선택 도구가 활성화됩니다.

6. 도면 영역에 커서를 놓습니다.

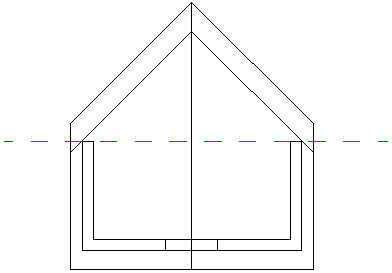

   적합한 경계가 강조 표시됩니다. 적합한 경계는 결합된 지붕 또는 그 하단 면, 벽 측면, 바닥의 하단 면, 절단할 지붕의 모서리, 절단할 지붕의 면에 있는 모델 선 등입니다.

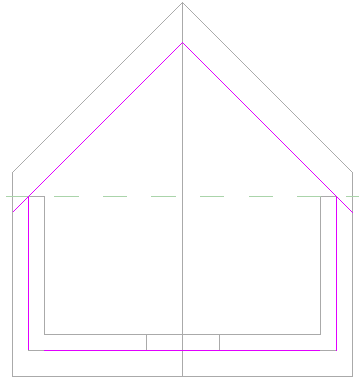

   이 예제에서는 벽의 측면과 지붕의 결합된 면이 선택되었습니다. 적합한 경계를 가지기 위해 스케치 선을 자를 필요는 없습니다.


7. (편집 모드 완료)를 클릭합니다.

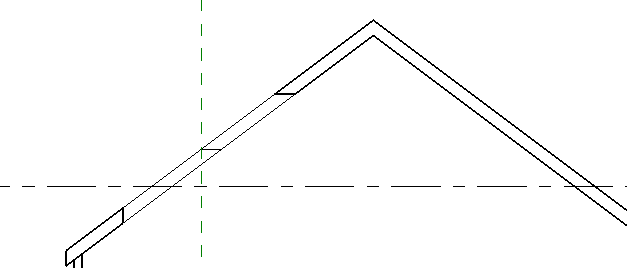

8. 지붕창이 주요 지붕을 절단하는 방식을 볼 수 있도록 지붕창을 통과하는 단면뷰를 작성합니다.


   Revit는 지붕에서 수직 및 수평 절단을 모두 만듭니다.

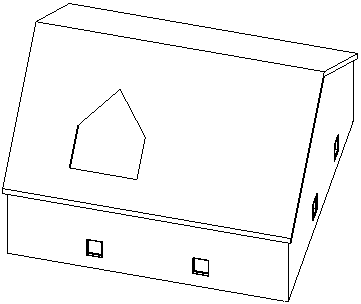

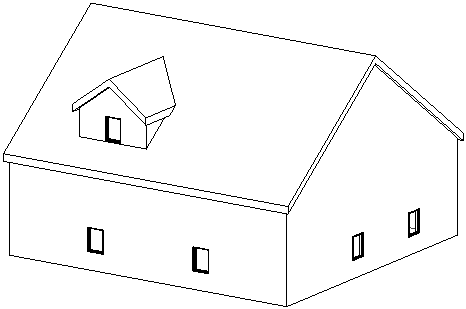

   3D 뷰에서의 지붕창 개구부
