자동으로 플랜지를 표시하기 전에 유형 특성 대화상자에서 기본 플랜지 유형을 지정해야 합니다.

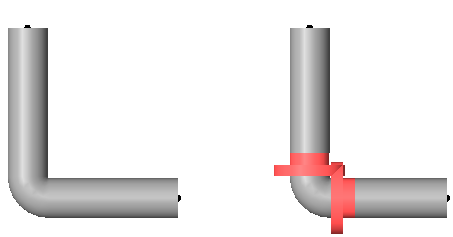

왼쪽 그림은 플랜지를 표시하지 않은 파이프 연결을 표시합니다. 오른쪽 그림은 파이프 끝과 엘보 사이에 강조 표시된 플랜지를 표시합니다.
- 프로젝트 탐색기에서 플랜지를 배치할 뷰를 엽니다.
- 프로젝트 탐색기에서 패밀리
파이프파이프 유형을 확장합니다. - 파이프 유형을 마우스 오른쪽 버튼으로 클릭한 후 특성을 클릭합니다.
- 유형 특성 대화상자의 유형 매개변수 아래 기계에서 선택한 파이프 유형과 함께 사용되는 기본 플랜지 장치 유형을 지정합니다. 주: 기본 플랜지 유형은 없음입니다. 없음으로 설정된 경우, 해당 파이프 유형에 대해 표시되는 플랜지가 없습니다.
- 확인을 클릭합니다.
- 하나 이상의 파이프를 그리고 장치를 추가합니다.
파이프 끝과 장치 사이에 자동으로 플랜지가 추가됩니다.
