Możliwe jest rozdzielenie obiektu na dwa obiekty, z odstępem lub bez odstępu między nimi. Można także łączyć obiekty, aby utworzyć pojedynczy obiekt lub wiele obiektów.
Przerywanie obiektów

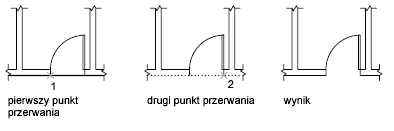

Za pomocą polecenia PRZERWIJ można utworzyć przerwę w obiekcie, co spowoduje powstanie dwóch obiektów przedzielonych odstępem. Polecenie PRZERWIJ jest często używane do tworzenia miejsca na blok lub tekst.
Aby przerwać obiekt bez tworzenia przerwy, należy określić obydwa punkty przerwania w tym samym miejscu.
Przerwy można tworzyć w większości obiektów geometrycznych oprócz bloków, wymiarów, multilinii i regionów. W przypadku tych typów obiektów można użyć polecenia ROZBIJ i utworzyć przerwy w geometrii z usuniętym skojarzeniem. Jeśli zmienna systemowa COMMANDPREVIEW jest włączona, wyświetlany jest interaktywny podgląd wyniku polecenia.
Łączenie obiektów
Użyj polecenia POŁĄCZ, aby połączyć linie, łuki, łuki eliptyczne, polilinie, polilinie 3D, helisy i splajny w pojedynczy obiekt przez połączenie ich punktów końcowych.Wynik operacji łączenia różni się w zależności od wybranych obiektów. Typowe zastosowania
- Zastępowanie dwóch współliniowych linii pojedynczą.
- Zamykanie szczelin w linii, które wynikły z przerwania.
- Zamykanie łuku w postaci okręgu lub łuku eliptycznego w postaci elipsy. Aby uzyskać dostęp do opcji Zamknij, wybierz pojedynczy łuk lub łuk eliptyczny.
- Łączenie kilku długich polilinii w mapę topograficzną.
- Łączenie dwóch splajnów z pozostawieniem między nimi punktu podziału.
Zazwyczaj połączenie obiektów stykających się końcami, które nie leżą w tej samej płaszczyźnie, powoduje utworzenie polilinii 3D i splajnów.
