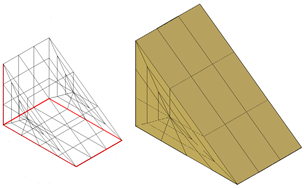

Istnieje możliwość utworzenia klina siatki złożonego z prostokątnych lub kwadratowych ścian.
Podstawa klina jest kreślona równolegle do płaszczyzny XY bieżącego układu LUW, z powierzchnią nachyloną po przeciwnej stronie pierwszego narożnika. Wysokość klina jest równoległa do osi Z.
Aby ustawić domyślną liczbę podziałów dla klina siatkowego, można użyć okna dialogowego Opcje prymitywów siatki.
Po utworzeniu prymitywu siatki można modyfikować bieżący poziom gładkości obiektu.
Opcje tworzenia klina siatki
Opcja Klin polecenia SIATKA udostępnia kilka metod określania wielkości i obrotu tworzonych klinów siatkowych.
- Utwórz klin z bokami równej długości. Użyj opcji Kostka.
- Określ obrót. Opcja Sześcian lub Długość umożliwia ustawienie obrotu klina siatki w płaszczyźnie XY.
- Rozpocznij od punktu centralnego. Użyj opcji Punkt centralny.
