Rodzaj linii jest powtarzalnym układem kresek, kropek i przerw wyświetlanym w linii lub krzywej. Rodzaj linii można przypisać do obiektu wg warstwy lub określić go osobno, niezależnie od ustawień warstwy.
Wszystkie obiekty są tworzone przy wykorzystaniu bieżącego rodzaju linii, który — gdy nie są wybrane żadne obiekty — jest wyświetlony w palecie Właściwości i na karcie Narzędzia główne, w panelu wstążki Właściwości.
- Jeśli dla bieżącego rodzaju linii jest ustawiona wartość JakWarstwa, obiekty są tworzone za pomocą rodzaju linii przypisanego do bieżącej warstwy.
- Jeśli dla bieżącego rodzaju linii jest ustawiona wartość JakBlok, obiekty są tworzone za pomocą rodzaju linii Ciągła (jednolita linia bez osadzonych przerw), dopóki nie zostaną zgrupowane w blok. Po wstawieniu do rysunku blok jest wyświetlany z bieżącym rodzajem linii dla tych obiektów.
- Jeśli bieżący rodzaj linii jest ustawiony jawnie, na przykład jako ACAD_ISO02W100, obiekty są tworzone za pomocą tego rodzaju linii niezależnie od bieżącej warstwy.
- Rodzaj linii CIĄGŁA jest wyświetlany jako linia bez przerw.
Niektóre definicje rodzajów linii zawierają tekst i symbole.
Wczytywanie rodzajów linii
Przed użyciem różnych rodzajów linii należy je wczytać z pliku definicji rodzaju linii (LIN) za pomocą Menedżera rodzajów linii (polecenie RODZLIN) lub za pomocą Menedżera właściwości warstw, kolumna Rodzaj linii. Po wczytaniu rodzaju linii i zapisaniu rysunku definicja rodzaju linii jest przechowywana w rysunku.
Dostępne są dwa pliki definicji rodzajów linii: acad.lin dla jednostek calowych i acadiso.lin dla jednostek metrycznych. Rodzaje linii ACAD_ISO mogą być drukowane z użyciem opcji szerokości pisaka ISO.
Definicje rodzajów linii, do których rysunek nie zawiera odwołań, można usunąć z rysunku za pomocą polecenia USUŃ lub przez usunięcie rodzajów linii z poziomu Menedżera rodzajów linii. Nie można usunąć następujących rodzajów linii: JAKBLOK, JAKWARSTWA i CIĄGŁA.
Sterowanie skalą rodzaju linii
Skalą rodzaju linii można sterować zarówno globalnie dla wszystkich obiektów, jak i osobno dla każdego obiektu.
- Wartość globalnego współczynnika skali służy do wprowadzania globalnych zmian skali rodzaju linii obiektów nowych i istniejących. Jest ona dostępna w Menedżerze rodzajów linii po kliknięciu przycisku Pokaż szczegóły.
- Bieżąca skala obiektu, zwana również skalą rodzaju linii, określa skalę rodzaju linii dla nowych obiektów i może być ustawiana jawnie dla istniejących obiektów. Dostęp do niej można uzyskać zarówno z poziomu palety Właściwości, jak również z Menedżera rodzajów linii.
Wartość bieżącej skali obiektu jest mnożona przez globalny współczynnik skali w celu ustalenia wyświetlanej skali rodzaju linii.
W układzie skala rodzaju linii w różnych rzutniach układu jest domyślnie ustalana automatycznie na podstawie jednostek obszaru papieru, niezależnie od powiększenia obiektów. Jeśli jest tworzona nowa rzutnia układu, należy użyć polecenia REGENW, aby zaktualizować wyświetlanie skali rodzaju linii.
- Domyślnie dla globalnej i indywidualnej skali rodzaju linii ustawiona jest wartość 1.00. Im mniejszy współczynnik skali, tym więcej powtórzeń kreskowania na jednostkę rysunkową. Na przykład przy ustawieniu wartości 0.5 są wyświetlane dwa powtórzenia wzoru w definicji rodzaju linii na każdą jednostkę rysunku.
- W większości przypadków należy pozostawić globalny współczynnik skali na poziomie 1.00
- Takie rodzaje linii nie powinny być mylone z liniami drukowanymi przez niektóre plotery. Oba typy linii złożonych z kresek wyglądają podobnie. Nie korzystaj z obu typów równocześnie, gdyż nie da się przewidzieć skutków takiego działania.
Wyświetlanie rodzajów linii dla krótkich segmentów i polilinii

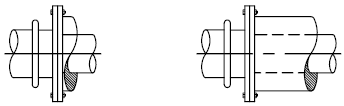

Można wyśrodkować wzór rodzaju linii każdego segmentu polilinii oraz sterować wyświetlaniem rodzaju linii w krótkich segmentach. Jeżeli linia jest zbyt krótka, aby zmieścić jedną sekwencję kreskowania, wynikiem będzie linia ciągła między punktami końcowymi, tak jak na poniższym rysunku.
Krótkie segmenty można dostosować, używając niższych wartości ich indywidualnych skal rodzaju linii.

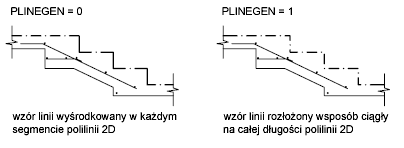

W przypadku polilinii można określić, czy wzór rodzaju linii będzie rozłożony symetrycznie w każdym segmencie, czy też zachowa ciągłość na całej długości między wierzchołkami. Do określenia tych ustawień służy zmienna systemowa PLINEGEN.
