Wymiary współrzędnościowe są miarą prostopadłej odległości od punktu początkowego nazywanego odniesieniem do wymiarowanego elementu, takiego jak otwór w części. Wymiary te zapobiegają narastaniu błędów przez utrzymanie odpowiednich odsunięć elementów od punktu odniesienia.
Wymiary współrzędnościowe składają się z wartości X lub Y oraz linii odniesienia. X-wymiary współrzędnościowe punktu odniesienia X mierzą odległość elementu od punktu odniesienia wzdłuż osi X. Y-wymiary współrzędnościowe punktu odniesienia Y mierzą odległość wzdłuż osi Y.
Umiejscowienie punktu odniesienia
Położenie i orientacja bieżącego układu LUW określa wartości współrzędnościowe. Przed utworzeniem wymiarów współrzędnościowych zwykle zmienia się początek układu LUW, tak aby był zgodny z odniesieniem.
Umiejscowienie linii odniesienia

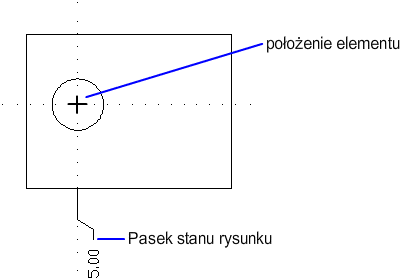

Po określeniu położenia elementu pojawia się monit o podanie punktu końcowego linii odniesienia. Domyślnie punkt końcowy linii odniesienia określony przez użytkownika automatycznie określa, czy są tworzone wymiary współrzędnościowe X i Y. Przykładowo można utworzyć wymiar współrzędnościowy X, określając położenie punktu końcowego linii odniesienia znajdującego się bliżej osi pionowej niż poziomej.
Po utworzeniu wymiaru współrzędnościowego można w prosty sposób przenieść linię odniesienia oraz tekst wymiaru za pomocą edycji uchwytem. Tekst wymiarowy jest zawsze wyrównany do linii odniesienia wymiaru współrzędnościowego.
