Wymiary kątowe mierzą kąt między dwiema liniami lub trzema punktami.

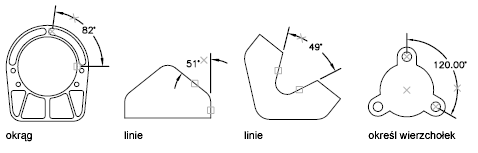

Aby zmierzyć kąt między dwoma promieniami okręgu, należy wskazać okrąg i określić punkty końcowe kąta. Podczas wyboru najpierw należy wybrać obiekty, a następnie oznaczyć położenie wymiaru. Można również wymierzyć kąt określając wierzchołek kąta i punkty końcowe. Podczas tworzenia wymiaru można dokonać zmian zawartości tekstu i dopasowania przed określeniem położenia linii wymiarowej.
Można utworzyć wymiary bazowe i szeregowe wymiary kątowe względne do istniejących wymiarów kątowych. Wymiary bazowe i szeregowe wymiary kątowe są ograniczone do 180 stopni lub mniej. Aby uzyskać wymiary bazowe i szeregowe wymiary kątowe większe od 180 stopni, należy zastosować edycję za pomocą uchwytów, aby rozciągnąć położenie linii pomocniczej istniejącego wymiaru bazowego lub szeregowego.
Linie wymiarowe
Jeśli do określenia kąta wykorzystywane są dwie proste, nierównoległe linie, łuk linii wymiarowej obejmuje kąt zawarty między tymi dwiema liniami. Jeśli łuk linii wymiarowej nie dochodzi do jednej bądź obu wymiarowanych linii, program rysuje jedną lub dwie linie pomocnicze, aby przecinały łuk linii wymiarowej. Łuk ma zawsze mniej niż 180 stopni.
Wymiarowanie okręgów i łuków
Jeśli do określenia kąta zostaną użyte łuk, okrąg lub trzy punkty, program rysuje linię wymiarową jako łuk między liniami pomocniczymi. Pomocnicze linie wymiarowe są rysowane od punktów końcowych ramion kąta do przecięcia z łukiem wymiarowym.
Położenie określone przez użytkownika dla liniowego łuku wymiarowego określa kwadrant wymiarowanego kąta.
Wymiar w kwadrancie
Wymiar kątowy może być miarą konkretnego kwadrantu powstającego podczas wymiarowania kąta między punktami końcowymi linii lub łuku i środkiem okręgu lub między dwoma wierzchołkami. Gdy jest tworzony wymiar kątowy, wówczas można mierzyć cztery kąty. Określając kwadrant, można zagwarantować zwymiarowanie odpowiedniego kąta. Umieszczając wymiar kątowy po określeniu kwadrantu, można umieścić tekst wymiarowy poza liniami pomocniczymi wymiaru. Linia wymiarowa jest automatycznie wydłużana.
