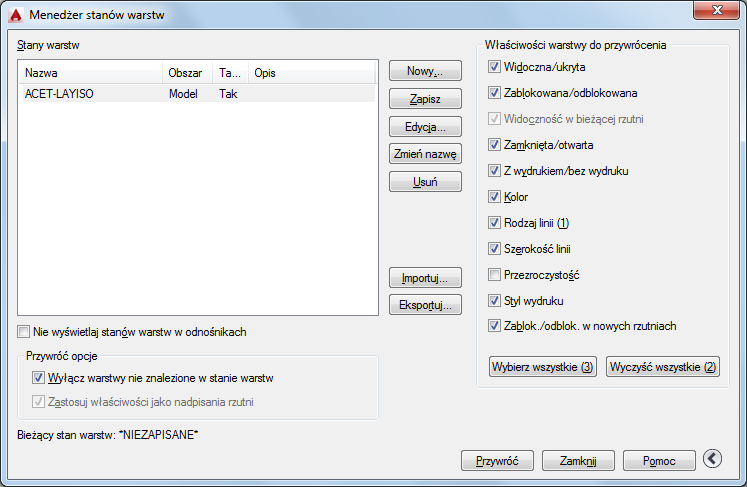

Menedżer stanów warstw

Zapisuje i przywraca zestawy ustawień warstw (tzw. stany warstw) oraz zarządza nimi.

Wyświetla listę stanów warstw zapisanych w rysunku. Umożliwia tworzenie stanów warstw, zmienianie ich nazw, edytowanie i usuwanie.

Lista opcji

Wyświetlane są następujące opcje.

Stany warstw

Wyświetla listę stanów warstw, które zostały zapisane w rysunku.

Nie wyświetlaj stanów warstw w odnośnikach

Określa, czy są wyświetlane stany warstw w odnośnikach zewnętrznych.

Nowy

Tworzy i zapisuje nowy stan warstw.

Wyświetla okno dialogowe Nowy stan warstw do zapisania, w którym można utworzyć nowy stan warstw, podając nazwę, określając ustawienia warstw i wprowadzając opcjonalny opis.

Zapisz

Zapisuje bieżące ustawienia warstw na rysunku do wybranego stanu warstw, zastępując poprzednio zapisane. Zapisywane są także domyślne ustawienia właściwości warstw do przywrócenia.

Edycja

Wyświetla okno dialogowe Edycja stanu warstw umożliwiający modyfikowanie wybranego stanu warstw, który jest następnie zapisywany automatycznie.

Zmień nazwę

Zmienia nazwę wybranego stanu warstw.

Usuń

Usuwa wybrany stan warstw.

Import

Wyświetla standardowe okno dialogowe wyboru pliku, w którym do bieżącego rysunku można wczytać poprzednio zapisany stan warstw (w pliku LAS).

Stany warstw można importować z plików DWG, DWS i DWT. W rezultacie po imporcie stanu warstw mogą zostać utworzone dodatkowe warstwy. Po wybraniu pliku stanu warstw wyświetlane jest okno dialogowe Wybierz stany warstw, w którym można wybrać stany warstw do zaimportowania.

Eksport

Wyświetla standardowe okno dialogowe wyboru pliku, w którym można zapisać wybrany stan warstw w pliku stanu warstw (LAS).

Przywróć

Przywraca ustawienia warstw zapisanych w określonym stanie warstw, w zależności od tego, jakie ustawienia zostały zaznaczone w kolumnie Właściwości warstwy do przywrócenia.

Zamknij

Zamyka okno dialogowe Menedżer stanu warstw.

Przywróć opcje

Wyłącz warstwy nie znalezione w stanie warstw

Podczas przywracania stanu warstw wyłącza nowe warstwy, dla których nie zapisano ustawień, tak aby rysunek wyglądał tak samo jak w chwili zapisania stanu warstw.

Zastosuj właściwości jako nadpisania rzutni

Zastosowuje zastąpione właściwości warstwy w bieżącej rzutni układu.

Ta opcja jest dostępna tylko w układzie wewnątrz rzutni układu.

Więcej opcji

Wyświetla dodatkowe opcje w Menedżerze stanu warstw.

Właściwości warstwy do przywrócenia

Stosuje tylko określone ustawienia właściwości warstw, gdy jest przywracany określony stan warstw.

Opcja Widoczność w bieżącej rzutni jest dostępna tylko dla rzutni układu, natomiast opcje Tak/Nie i Zablokowane/Odblokowane są dostępne tylko w rzutniach obszaru modelu.

Wybierz wszystkie

Zaznacza wszystkie ustawienia właściwości warstwy.

Wyczyść wszystkie

Usuwa zaznaczenie wszystkich ustawień właściwości warstwy.
