Aby utworzyć przekrój poprzeczny

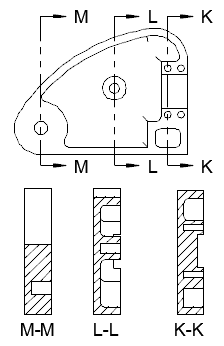

Przekrój poprzeczny jest generowany przez rozcięcie całej długości obiektu przekroju.

  1. Kliknij kartę Układpanel Utwórz widoklistę rozwijaną PrzekrójCałkowity.
  2. Kliknij widok, aby użyć go jako rzutu macierzystego. W miejscu kursora zostanie wyświetlona strzałka kierunku początkowego.
  3. Kliknij w obszarze rysunku, aby wskazać punkt początkowy linii przekroju. W miejscu kursora zostanie wyświetlona strzałka kierunku końcowego.
  4. Kliknij w obszarze rysunku, aby wskazać punkt końcowy linii przekroju. W miejscu kursora zostanie wyświetlony podgląd przekroju.
  5. Przesuń podgląd w żądane miejsce i kliknij, aby umieścić widok.
    Wskazówka: Podgląd jest ograniczony i umożliwia przesuwanie tylko w kierunku prostopadłym do linii przekroju. Aby zwolnić wiązanie, naciśnij klawisz SHIFT. Aby przywrócić wiązanie, ponownie naciśnij klawisz SHIFT.
  6. Kliknij kolejno kartę Tworzenie widokupanel Metodamenu rozwijane GłębokośćPłat.
    Uwaga: Aby dołączyć geometrię poza płaszczyzną przekroju, wybierz opcję Odległość i określ głębokość, do której chcesz dołączyć informacje.
  7. Kliknij kartę Tworzenie przekrojupanel UtwórzOK.
