Odsunięcie obiektu tworzy nowy obiekt, którego kształt jest równoległy do kształtu oryginalnego obiektu.
Jeśli na przykład polecenie zostanie użyte na okręgu lub łuku, zostanie utworzony większy albo mniejszy okrąg lub łuk, w zależności od strony wybranej do odsunięcia. W przypadku odsunięcia polilinii wynikiem jest polilinia równoległa do oryginalnej.
Użyj polecenia ODSUŃ, aby odsunąć następujące typy obiektów:
- Linie
- Łuki
- Okręgi
- Elipsy i łuki eliptyczne (tworzące owalny splajn)
- polilinie 2D
- Linie konstrukcyjne (proste) i półproste
- Splajny
Szczególne przypadki odsuniętych polilinii i splajnów

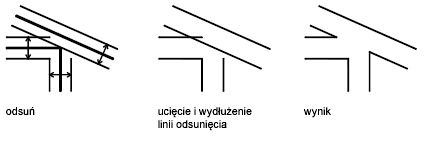

Polilinie 2D są odsunięte jako pojedyncze segmenty linii, czego wynikiem są albo przecięcia, albo przerwy między segmentami. Aby zakończyć odsunięcie, przecinające się linie są ucinane, a przerwy są wypełniane.
Splajny są ucinane automatycznie, jeśli odległość odsunięcia jest zbyt długa.

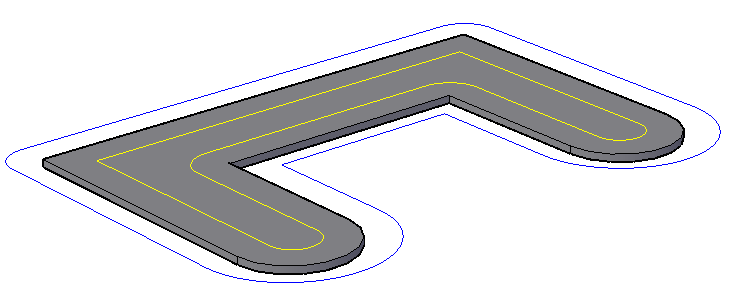

Polecenie KRAWODSUNIĘCIA tworzy zamkniętą polilinię lub splajn na podstawie krawędzi powierzchni płaskiej na bryle 3D lub powierzchni. Splajny są tworzone, gdy co najmniej jeden segment krawędzi nie może być reprezentowany jako linia, łuk, lub okrąg. Na przykład

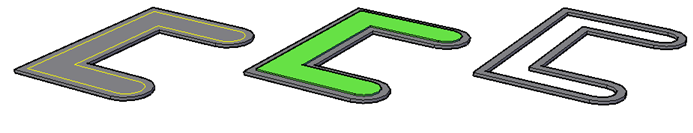

- Na ilustracji po lewej stronie krawędź górnej powierzchni bryły została odsunięta, w wyniku czego powstała pokazana na rysunku zamknięta, żółta polilinia.
- Na ilustracji środkowej, polilinii został wyciągnięty.
- W prawej ilustracji został wyciągniętych polilinii, a następnie jest odejmowane.

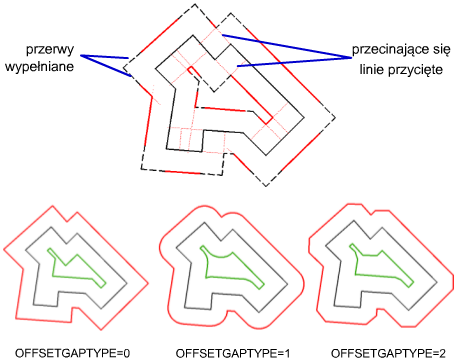

Za pomocą opcji narożnika można określić ostre lub zaokrąglone narożniki polilinii. Zewnętrzne i wewnętrzne narożniki tworzą zaokrąglone narożniki w różny sposób, w zależności od tego, czy są one wklęsłe, czy wypukłe — promienie łuków zachowują określoną odległość odsunięcia.
