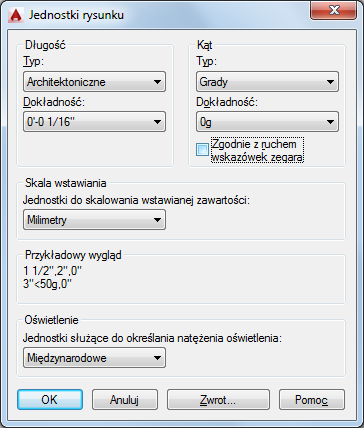

Okno dialogowe Jednostki rysunku

Umożliwia sterowanie wyświetlaną dokładnością i formatem współrzędnych i kątów.

Lista opcji

Wyświetlane są następujące opcje.

Długość

Typ

Ustala bieżący format wyświetlania jednostek miar.

Wartości to Architektoniczny, Dziesiętny, Inżynierski, Ułamkowy i Naukowy. Formaty Inżynierski i Architektoniczny tworzą rysunki w stopach i calach i zakłada się, że każda jednostka rysunku odpowiada jednemu calowi. Inne formaty mogą reprezentować wszelkie istniejące jednostki.

Dokładność

Ustawia liczbę miejsc dziesiętnych lub rozmiar ułamka wyświetlanego dla wymiarów liniowych.

Kąt

Określa bieżący format i dokładność wyświetlania kątów.

Typ

Ustawia bieżący format wyświetlania kątów.

Dokładność

Ustawia dokładność wyświetlania kątów.

Poniższe konwencje są używane dla różnych pomiarów kątów:

• Stopnie dziesiętne: liczby dziesiętne.
• Grady: przyrostek g (mała litera).
• Radiany: przyrostek r (mała litera).
• Stopnie/minuty/sekundy: d dla stopni, ' dla minut i " dla sekund, na przykład: 123d45'56.7".
• Jednostki geodezyjne: N lub S dla kierunków: północnego lub południowego, stopnie/minuty/sekundy oznaczają kąt odchylenia wschodniego lub zachodniego od kierunku północnego lub południowego oraz E lub W oznaczające wschód i zachód, na przykład N 45d0'0" E. Kąt jest zawsze mniejszy od 90 stopni i jest wyświetlany w formacie stopnie/minuty/sekundy. Jeśli kąt oznacza dokładnie północ, południe, wschód lub zachód, wyświetlana jest jedynie pojedyncza litera reprezentująca kierunek świata.

Zgodnie z kierunkiem wskazówek zegara

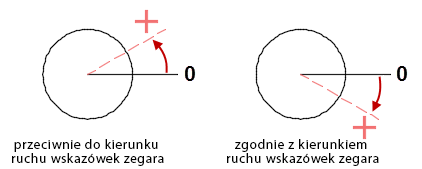

Określa, czy kąty dodatnie są mierzone w kierunku zgodnym z ruchem wskazówek zegara czy przeciwnie do ruchu wskazówek zegara.

Skala wstawiania

Steruje skalą bloków i rysunków wstawionych do bieżącego rysunku.

Jeśli zostanie wstawiony blok lub rysunek utworzony w jednostkach innych niż jednostki używane w bieżącym rysunku, wartość skali wstawiania poprawi niezgodność. Jeśli nie chcesz skalowania bloku lub rysunku, określ opcję Bez jednostek.

Uwaga: Gdy parametr Skala wstawiania dla bloku źródłowego i rysunku docelowego ma wartość Bez jednostek, ustawienia Jednostki elementu źródłowego i Jednostki rysunku docelowego są używane do określenia współczynnika skali. Ustawienia te są dostępne w oknie dialogowym Opcje, na karcie Preferencje użytkownika.

Przykładowy wygląd

Wyświetla przykład bieżącego ustawienia jednostek i kątów.

Oświetlenie

Umożliwia wybranie jednostki miary dla natężenia świateł fotometrycznych w bieżącym rysunku.

Uwaga: Aby utworzyć światła fotometryczne i korzystać z nich, określ jednostkę inną niż Ogólne. Ponadto, w przypadku świateł fotometrycznych, skala wstawiania określa jednostki używane w renderowaniu, dlatego należy ustawić Skalę wstawiania na wartość inną niż Bez jednostek.

Zwrot

Wyświetla okno dialogowe Zwrot.
