Wymiary promieniowe mierzą promień i średnicę łuków i okręgów za pomocą opcjonalnych linii środkowych lub znaczników środka.
Istnieją dwa typy wymiarów promieniowych:
- Polecenie WYMPROMIEŃ służy do mierzenia promienia łuku lub okręgu i wyświetla tekst wymiaru poprzedzony literą R.
- Polecenie WYMŚREDNICA służy do mierzenia średnicy łuku lub okręgu i wyświetla tekst wymiaru poprzedzony symbolem średnicy.
Dla poziomego tekstu wymiarowego, jeśli kąt linii wymiaru promieniowego jest większy niż 15 stopni od poziomu, program rysuje obok tekstu wymiarowego linię zaczepienia, nazywaną także dogleg lub linią łączącą o długości jednego grotu strzałki.
Sterowanie pomocniczymi liniami wymiarowymi

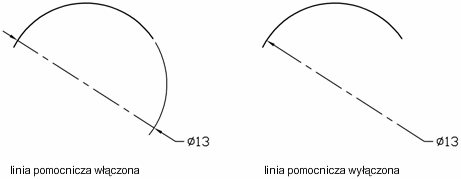

Gdy jest wymiarowany łuk, wówczas wymiar promienia lub średnicy nie musi być umieszczony bezpośrednio wzdłuż łuku. Jeśli wymiar znajduje się poza końcem łuku, zostanie narysowana pomocnicza linia wymiarowa stanowiąca kontynuację wymiarowanego łuku albo nie zostanie narysowana żadna linia pomocnicza. Jeśli pomocnicza linia wymiarowa jest pomijana (wyłączona), linia wymiarowa wymiaru promienia lub wymiaru średnicy jest rysowana przez punkt środkowy łuku, a nie do pomocniczej linii wymiarowej.

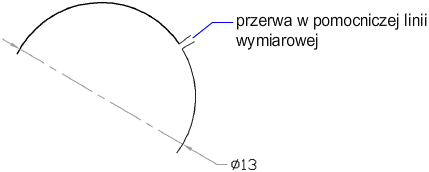

Zmienna systemowa DIMSE1 określa, czy wymiary promienia i wymiary średnicy są rysowane z pomocniczą linią wymiarową, jeśli znajdują się poza końcem łuku. Jeśli wyświetlanie wydłużenie łuku nie jest pomijane, między łukiem a pomocniczą linią wymiarową łuku jest tworzona przerwa. Wielkość przerwy zależy od ustawienia zmiennej systemowej DIMEXO.
Sterowanie liniami środkowymi i znacznikami środka
W zależności od ustawień stylu wymiarowania, znaczniki środka i linie są generowane automatycznie dla wymiarów średnicy i promienia. Rysowane są jedynie wtedy, gdy linia wymiarowa jest umieszczona poza okręgiem lub łukiem. Użytkownik może tworzyć linie środkowe i znaczniki środka bezpośrednio za pomocą polecenia WYMCENTRUM.
Może też kontrolować wielkość i widoczność linii środkowych i znaczników środka za pomocą zmiennej systemowej DIMCEN oraz w oknie dialogowym Styl wymiarowania.

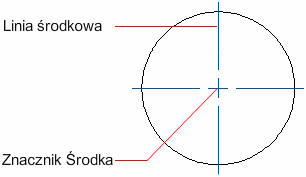

Rozmiar linii środkowej jest długością segmentów linii środkowej, które wychodzą poza okrąg lub łuk. Jest to również wielkość przerwy między znacznikiem środka i początkiem linii symetrii. Rozmiar znacznika środka jest odległością między środkiem okręgu lub łuku a końcem znacznika środka.
Tworzenie skróconych wymiarów promieni
Za pomocą polecenia WYMSKRÓCONY można tworzyć ucięte wymiary promieniowe, jeśli środek łuku lub okręgu wypada poza układem i nie może zostać wyświetlony w rzeczywistym położeniu. Punkt początkowy wymiaru można określić w wygodniejszym miejscu, zwanym nadpisaniem położenia środka.
Domyślnym kątem ucięcia można sterować w oknie dialogowym Styl wymiarowania, w obszarze Ucięcie wymiaru promienia.
Po utworzeniu skróconego wymiaru promienia można zmienić ucięcie i położenie środka
- Używając uchwytów do przenoszenia elementów
- Zmienianie położenia elementów na palecie Właściwości
- Korzystanie z polecenia ROZCIĄGNIJ
Skrócone wymiary promieni można wyświetlać, ale nie można ich edytować w wersjach wcześniejszych niż AutoCAD 2006.
