Korzystanie z trybów lokalizacji względem obiektu w przypadku chmur punktów

W jaki sposób zlokalizować najbliższy punkt w chmurze punktów, punkt leżący na płaskim segmencie w chmurze punktów lub zlokalizować prostopadle do płaskiego segmentu w chmurze punktów.

Podczas pracy z chmurami punktów można używać trybów lokalizacji względem obiektów 3D. Niektóre z tych trybów lokalizacji względem obiektu wykrywają skupiska punktów, które tworzą płaszczyznę na modelu 3D chmury punktów; wymagają one danych dotyczących segmentacji w pliku skanowania uzyskanych podczas przetwarzania przez program Autodesk ReCap. Gdy tryby lokalizacji względem obiektu są włączone, przy wykrytym punkcie lokalizacji względem obiektu wyświetlany jest znacznik. W każdym trybie lokalizacji względem obiektu 3D dla chmur punktów wyświetlany jest inny znacznik.

Jeśli plik skanowania chmury punktów zawiera dane dotyczące segmentacji, płaskie segmenty są identyfikowane przez przezroczysty prostokąt ustawiony równolegle do przecięcia powierzchni z GUW, gdy wykryty jest punkt lokalizacji.

Ustawieniami lokalizacji względem obiektu można sterować z podręcznego menu ustawień Lokalizacja obiektu 3D na pasku stanu.

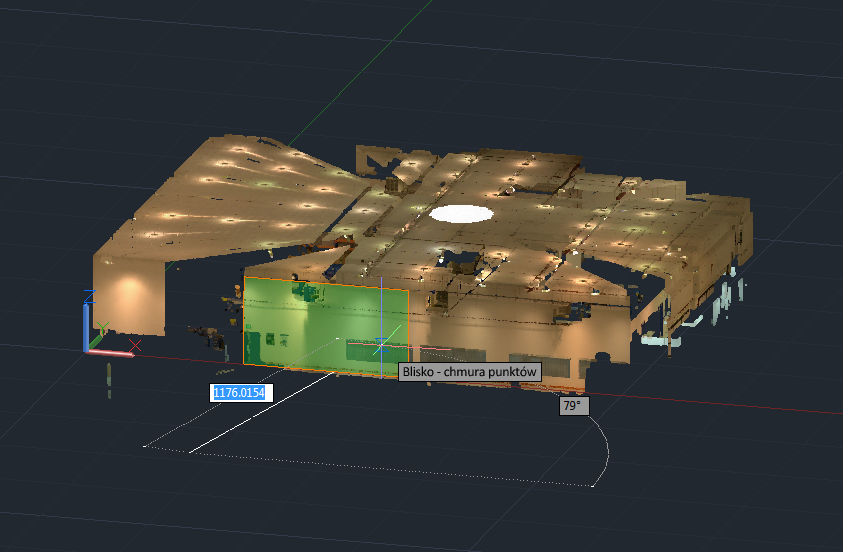

Aby zlokalizować najbliższy punkt w chmurze punktów

Można zlokalizować punkt w chmurze punktów niezależnie od tego, czy zawiera on dane dotyczące segmentacji z przetwarzania w programie ReCap, czy nie.

Uwaga: Lokalizację można ustawić w bieżącym trybie lub wprowadzając PNOD jako nadpisanie lokalizacji względem obiektu.

Aby zlokalizować najbliższy punkt na płaskim segmencie

Jeśli chmura punktów zawiera dane dotyczące segmentacji z przetwarzania w programie ReCap, można zlokalizować najbliższy punkt na płaskim segmencie. Gdy zostanie wykryty punkt będący częścią płaskiego segmentu, lokalizacja powoduje połączenie z płaszczyzną tego segmentu. Podczas wykrywania punktu wyświetlany jest płaski segment, jeśli włączone jest wyróżnianie segmentów.

Uwaga: Lokalizację można ustawić w bieżącym trybie lub wprowadzając PNEA jako nadpisanie lokalizacji względem obiektu.

Aby zlokalizować prostopadle do płaskiego segmentu

Jeśli chmura punktów zawiera dane dotyczące segmentacji z przetwarzania w programie ReCap, można zlokalizować prostopadle do płaskiego segmentu. Gdy zostanie wykryty punkt należący do płaskiego segmentu, lokalizacja połączy z nim z punktu prostopadłego do płaszczyzny tego segmentu (podobnie do lokalizacji prostopadłej do powierzchni bryły). Podczas wykrywania punktu wyświetlany jest płaski segment, jeśli włączone jest wyróżnianie segmentów.

Uwaga: Lokalizację można ustawić w bieżącym trybie lub wprowadzając PPER jako nadpisanie lokalizacji względem obiektu. Lokalizację względem obiektu można wykonywać tylko w kierunku do płaskiego segmentu, nigdy od niego.
