Do bieżącego rysunku można wstawić dowolny plik graficzny jako odniesienie zewnętrzne lub odnośnik.
Do bieżącego rysunku można dołączyć cały rysunek jako rysunek wskazywany przez odniesienie (odnośnik). Przy korzystaniu z odniesień zewnętrznych wszelkie zmiany w dołączonym rysunku są odzwierciedlane w rysunku bieżącym. Wstawione odnośniki są dołączane, ale nie wstawiane, do rysunków. Wszystkie zmiany wprowadzane w rysunku, do którego istnieją odniesienia, są wyświetlane w bieżącym rysunku w momencie jego otwarcia lub ponownego wczytania. Z tego względu stosowanie odnośników pozwala tworzyć rysunki o znacznie większych rozmiarach.
Korzystając z odniesień do rysunków, można:
- Koordynować pracę z innymi osobami, odwołując się do innych rysunków, aby nadążać za zmianami wprowadzanymi przez innych projektantów. Można także składać rysunek główny z rysunków komponentów, które mogą podlegać zmianom w procesie projektowania.
- Zagwarantować pracę z najnowszą wersją odniesienia zewnętrznego. W momencie otwarcia rysunku wszystkie rysunki wskazywane przez odnośniki są automatycznie ponownie ładowane, dzięki czemu ich wygląd odzwierciedla najnowszy stan plików wskazywanych przez odnośniki.
- Przechowywać nazwy warstw, stylów wymiarowania, stylów tekstu i innych elementów nazwanych w rysunku, oddzielnie od należących do rysunków z odniesieniami.
- Trwale łączyć odniesienia zewnętrzne z bieżącym rysunkiem, gdy projekt jest ukończony i gotowy do archiwizacji.
Ten sam plik rysunku można dołączyć jako odnośnik do wielu rysunków jednocześnie. Można też dołączyć wiele rysunków do pojedynczego rysunku.
Narzędzia dołączania odnośników
Odnośnik można dołączyć, stosując wiele metod:
- Kliknij kolejno
. - Kliknij kolejno menu .
- W wierszu polecenia wprowadź ZEWODN.
- W wierszu polecenia wprowadź XDOŁĄCZ.
Można także programu użyć DesignCenter ™ , aby dołączyć odnośniki do rysunku. Użyj narzędzia DesignCenter do prostych załączników, wyświetlania podglądu odniesień do rysunków wraz z ich opisami oraz do szybkiego umiejscawiania odniesień przez przeciąganie.
Odnośnik można dołączyć przez przeciągnięcie go z DesignCenter lub kliknięcie polecenia Dołącz odnośnik w menu skrótów.
Zapisana ścieżka użyta do lokalizacji odnośnika może być ścieżką bezwzględną, względną (częściowo określoną), pełną ścieżką lub może jej nie być.
Jeśli odnośnik zewnętrzny zawiera zmienne atrybuty bloków, to są one ignorowane.
Otrzymywanie powiadomień o dołączonych odnośnikach
Ikona odnośnika jest wyświetlana w prawym dolnym rogu okna aplikacji (na pasku stanu), kiedy odnośniki są dołączone do rysunku.
Jeśli brakuje jednego lub kilku odnośników, do ikony odnośnika dołączany jest znak wykrzyknika. Kliknięcie ikony odnośnika spowoduje wyświetlenie palety Odnośniki.
Odłączanie rysunków, do których istnieją odniesienia
Aby całkowicie usunąć z rysunku odniesienia do plików DWG (odnośniki), należy je odłączyć, a nie wymazywać.
Wymazywanie odnośników nie usuwa na przykład definicji warstw skojarzonych z tymi odnośnikami. Opcja Odłącz usuwa odnośniki i wszystkie skojarzone z nimi informacje.
Podświetlanie odnośników w rysunku

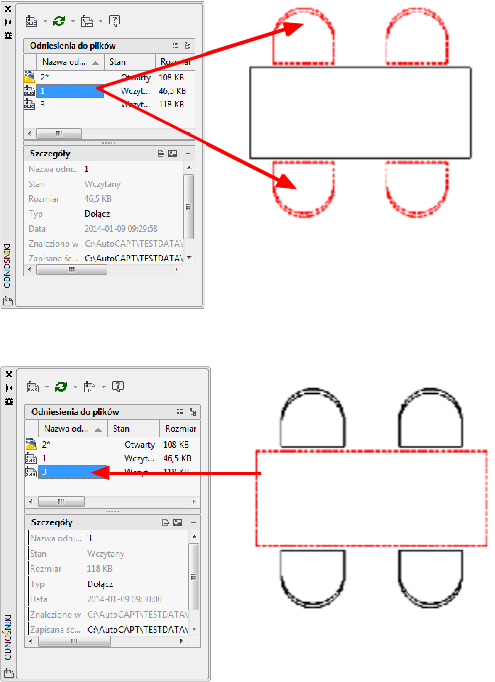

Aby wyszukać odnośnik w złożonym rysunku, należy wybrać element na palecie Odnośniki w celu podświetlenia wszystkich widocznych wystąpień w rysunku. I na odwrót, aby podświetlić nazwę odnośnika w palecie Odnośniki, należy go wybrać na rysunku.
Aby wyszukać odnośnik w złożonym rysunku, należy wybrać element na palecie Menedżer odnośników w celu podświetlenia wszystkich widocznych wystąpień w rysunku. I na odwrót, aby podświetlić nazwę odnośnika na palecie Menedżer odnośników, należy go wybrać na rysunku.
Sterowanie właściwościami warstw, do których istnieją odniesienia
Można określić widoczność, kolor, rodzaj linii i inne właściwości warstw odnośnika. Zmiany te mogą być trwałe lub tymczasowe. Jeśli zmienna systemowa VISRETAIN ma wartość 0, zmiany te wpływają wyłącznie na bieżącą sesję rysowania. Zmiany są odrzucane w chwili zakończenia sesji rysowania oraz przy ponownym wczytaniu lub odłączeniu odnośnika.
Można również sterować zaciemnieniem wyświetlania odnośnika DWG. Zmienna systemowa XDWGFADECTL definiuje procent zaciemniania wszystkich odnośników DWG.
Obwiednie tnące odnośnika
Rysunki mogą zawierać przycięte odnośniki. Aby zobaczyć obwiednię tnącą, można włączyć zmienną systemową XCLIPFRAME.
Dołączenia z produktów edukacyjnych
W przypadku otwarcia, wstawiania lub dołączania odnośnika z produktu edukacyjnego firmy Autodesk wydruk rysunku zawiera następujący napis: „UTWORZONY W WERSJI EDUKACYJNEJ PRODUKTU FIRMY AUTODESK”.
