Wymiary liniowe mogą być poziome, pionowe lub dopasowane. Z wymiarami dopasowanymi, linia wymiarowa jest równoległa do linii (rzeczywistej lub wyobrażonej) pomiędzy punktami początkowymi linii pomocniczych. Wymiary bazowy (lub równoległy) i szeregowy (lub łańcuchowy) są seriami kolejnych wymiarów opartych na wymiarze liniowym.

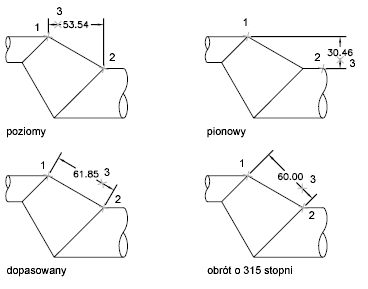

Na wszystkich czterech ilustracjach punkty początkowe linii pomocniczych są ustawione odpowiednio na 1 i 2. Położenie linii wymiarowej określone jest na 3.
Podczas tworzenia wymiarów liniowych można zmieniać treść, kąt tekstu lub kąt linii wymiarowej.
