Steruje stałymi trybami lokalizacji względem obiektów 3D.
W ustawieniach trybów lokalizacji względem obiektu, nazywanych także Obiekt, można dokładnie określić punkt lokalizacji w obiekcie. Po wybraniu więcej niż jednej opcji, program stosuje wybrane tryby lokalizacji, aby zwrócić punkt najbliższy środkowi celownika. Naciskając klawisz TAB, można przejrzeć dostępne opcje.

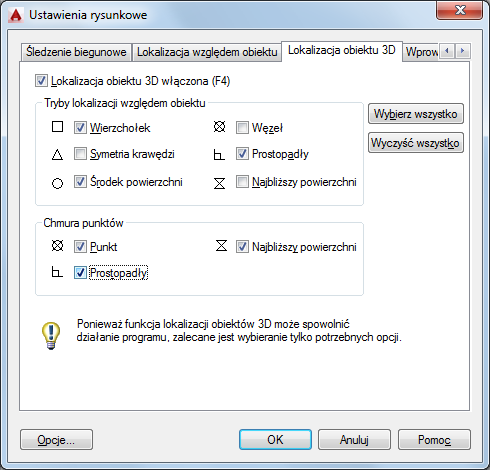

Lista opcji
Lokalizacja obiektu 3D włączona
Umożliwia włączenie i wyłączenie lokalizacji obiektów 3D. Tryby lokalizacji obiektów 3D wybrane w obszarze Tryby lokalizacji obiektów 3D będą aktywne, gdy lokalizacja obiektów będzie włączona. (3DOSMODE — zmienna systemowa)
Tryby lokalizacji
Pozwala na wyświetlenie trybów lokalizacji obiektów 3D.
- Wierzchołek
-
Powoduje przyciąganie elementu do najbliższego wierzchołka obiektu 3D.
- Punkt symetrii krawędzi
-
Powoduje przyciąganie elementu do punktu środkowego krawędzi powierzchni.

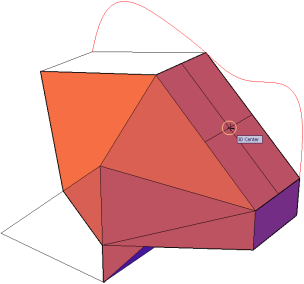

- Środek powierzchni
-
Powoduje przyciąganie elementu do środka powierzchni.

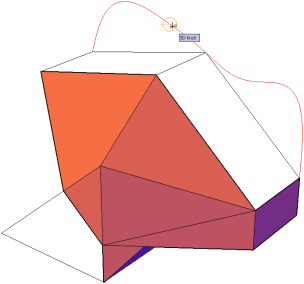

- Węzeł
-
Powoduje przyciąganie elementu do węzła splajnu.
- Prostopadły
-
Powoduje przyciąganie elementu do punktu prostopadle względem powierzchni.

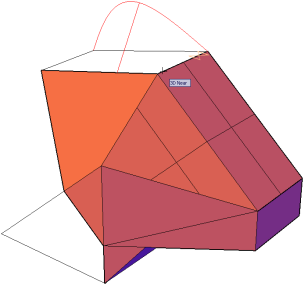

- Najbliższy powierzchni
-
Umożliwia zlokalizowanie elementu względem punktu najbliższego powierzchni obiektu 3D.
Chmura punktów
Umożliwia włączanie i wyłączanie lokalizacji względem obiektu chmury punktów. Lokalizacje względem obiektu chmury punktów są aktywne, gdy lokalizacja względem obiektu jest włączona. (3DOSMODE — zmienna systemowa)
- Punkt
- Lokalizuje punkt w chmurze punktów niezależnie od tego, czy zawiera on dane dotyczące segmentacji z przetwarzania w programie ReCap, czy nie.
- Najbliższy powierzchni
- Lokalizuje najbliższy punkt na płaskim segmencie chmury punktów. Gdy zostanie wykryty punkt będący częścią płaskiego segmentu, lokalizacja powoduje połączenie z płaszczyzną tego segmentu. Podczas wykrywania punktu wyświetlany jest płaski segment, jeśli włączone jest wyróżnianie segmentów. Wymaga danych dotyczących segmentacji z programu Autodesk ReCap.
- Prostopadły
- Lokalizuje prostopadle do płaskiego segmentu w chmurze punktów. Gdy zostanie wykryty punkt należący do płaskiego segmentu, lokalizacja połączy z nim z punktu prostopadłego do płaszczyzny tego segmentu (podobnie do lokalizacji prostopadłej do powierzchni bryły). Podczas wykrywania punktu wyświetlany jest płaski segment, jeśli włączone jest wyróżnianie segmentów. Wymaga danych dotyczących segmentacji z programu Autodesk ReCap.
- Wybierz wszystkie
-
Umożliwia włączenie wszystkich trybów lokalizacji obiektów 3D.
- Wyczyść wszystkie
-
Umożliwia wyłączenie wszystkich trybów lokalizacji obiektów 3D.
