Tworzy jeden lub więcej rzutów prostokątnych z istniejącego widoku rysunku dokumentacji modelu.
Wyszukiwanie
Rzuty prostokątne dziedziczą skalę, ustawienia wyświetlania i linii trasowania z rzutu macierzystego. Jako rzutów macierzystych nie można użyć nieaktualnych ani nierozstrzygniętych widoków rysunków.
Po zakończeniu polecenia zostanie wyświetlony monit „Utworzono pomyślnie następującą liczbę widoków: n”.
Uwaga:
Polecenie WIDOKRZUTOWANY nie jest dostępne w Edytorze bloku podczas edycji odniesienia ani podczas korzystania z rzutni.
Wyświetlane są następujące monity.
- Wybierz rzut macierzysty
- Określa widok, który ma zostać użyty jako rzut macierzysty.
- Określ położenie rzutu prostokątnego

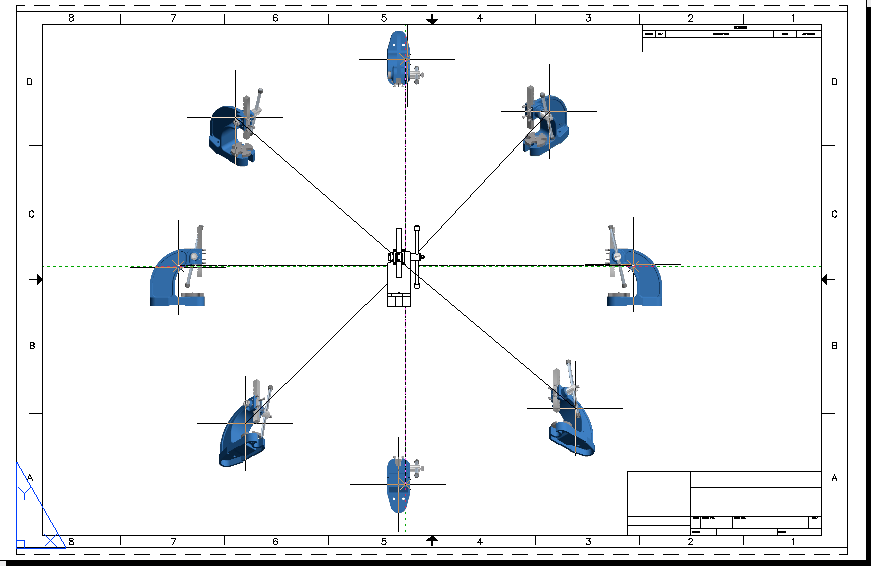

- Typ rzutowania zależy od miejsca umieszczenia rzutu prostokątnego. Przeciągnij podgląd w żądanym kierunku. Podgląd w momencie zbliżania się do położeń widoków ortogonalnych jest przyciągany na swoje miejsce. Kliknij, aby umieścić widok. Monit będzie wyświetlany aż do wybrania opcji Zakończ.
