WIDOKPODST (polecenie)

Tworzy rzut bazowy z obszaru modelu lub modeli programu Autodesk Inventor.

Wyszukiwanie

Widok bazowy jest pierwszym widokiem tworzonym na rysunku. Wszystkie inne widoki są tworzone na podstawie widoku bazowego.

Widok bazowy zawiera wszystkie widoczne bryły i powierzchnie w obszarze modelu. Jeśli obszar modelu nie zawiera widocznych brył ani powierzchni, zostanie wyświetlone okno dialogowe Wybierz plik umożliwiające wybór modelu programu Inventor.

Jeśli wstążka jest aktywna, polecenie spowoduje wyświetlenie kontekstowej karty wstążki Tworzenie widoków rysunku. Jeśli wstążka nie jest aktywna, należy użyć polecenia EDYTUJWIDOK, aby zmienić właściwości rzutu bazowego.

Uwaga: Polecenie WIDOKPODST nie jest dostępne w edytorze bloku podczas edycji odniesienia ani podczas korzystania z rzutni.

Wyświetlane są następujące monity.

Obszar modelu

W obszarze modelu użytkownik wybiera pojedyncze obiekty lub wszystkie bryły i powierzchnie.

W układzie program wybiera wszystkie bryły i powierzchnie dostępne w obszarze modelu, a użytkownik określa położenie dla rzutu bazowego.

Plik

Otwiera okno dialogowe Wybierz plik.

W obszarze modelu użytkownik wybiera układ rzutu bazowego.
W układzie użytkownik określa położenie rzutu bazowego.

Ustawienie nazwy nowego lub istniejącego układu jako bieżącej

(Ta opcja jest dostępna tylko w obszarze modelu)

Określa układ, w którym będą wyświetlane rzuty bazowe. Można:

Wprowadź nową nazwę układu. Program tworzy nową kartę układu i otwiera ją.
Wprowadź istniejącą nazwę. W programie jest otwierana karta układu.
Wprowadź ?, aby wyświetlić listę istniejących kart układu.

Wybierz obiekty

Jeśli obszar modelu nie zawiera widocznych brył ani powierzchni, zostanie wyświetlone okno dialogowe Wybierz plik umożliwiające wybór modelu programu Inventor.

Rzut bazowy zawiera wszystkie dostępne bryły i powierzchnie w obszarze modelu. Do wykluczenia brył i powierzchni z rzutu bazowego służy opcja Wybierz.

Cały model

Określa, że użytkownik chce użyć wszystkich brył i powierzchni w obszarze modelu.

Położenie rzutu bazowego

Na obszarze rysunku określa położenie rzutu bazowego.

Typ

Określa, czy po utworzeniu widoku bazowego polecenie ma się zakończyć, czy jego wykonywanie jest kontynuowane w celu utworzenia widoków rzutowanych.

Wybierz

Określa obiekty, które zostaną dodane lub usunięte.

Usuń: Usuwa określone obiekty ze zbioru wskazań i ponownie otwiera poprzedni układ.
Cały model: Zawiera wszystkie odpowiednie obiekty w zbiorze wskazań.
Układ: Otwiera ponownie poprzedni układ.

Reprezentacja

Wyświetla typy reprezentacji, dzięki czemu można wybrać tę, która ma zostać wyświetlona w widoku bazowym.

Uwaga:

Reprezentacje są obsługiwane tylko przez modele programu Inventor.
Typy reprezentacji są zależne od modelu. Niektóre wyświetlane typy reprezentacji mogą nie być dostępne dla wybranego modelu.

Widok projektu

Umożliwia wybranie reprezentacji widoku projektu do wyświetlania w rzucie bazowym. Wprowadź ? spowoduje wyświetlenie listy dostępnych widoków projektu.

Ta opcja jest dostępna tylko w przypadku tworzenia rzutu bazowego na podstawie zespołu programu Inventor (*.iam), który zawiera reprezentacje widoku projektu.

Pozycyjna

Umożliwia wybranie reprezentacji pozycyjnej do wyświetlenia w rzucie bazowym. Wprowadź ? spowoduje wyświetlenie listy dostępnych reprezentacji.

Ta opcja jest dostępna tylko w przypadku tworzenia rzutu bazowego na podstawie zespołu programu Inventor (*.iam), który zawiera reprezentacje pozycyjne.

Poziom szczegółowości

Umożliwia wybranie reprezentacji poziomu szczegółowości do wyświetlania w rzucie bazowym. Wprowadź ? spowoduje wyświetlenie listy dostępnych reprezentacji.

Ta opcja jest dostępna tylko w przypadku tworzenia rzutu bazowego na podstawie zespołu programu Inventor (*.iam).

Konstrukcja spawana

Umożliwia wybranie stanu konstrukcji spawanej do wyświetlenia w rzucie bazowym.

Wprowadź ? spowoduje wyświetlenie stanów konstrukcji spawanej i komponentów w stanie przygotowania.

Stan zespołu pokazuje stan zespołu konstrukcji spawanej przed wszystkimi operacjami na nim wykonywanymi. Stan spoin pokazuje zespół po spawaniu. Stan Obróbka pokazuje stan konstrukcji spawanej po operacjach obróbki spoiny. Stan Przygotowanie nie jest wyraźnie wymieniony. Jednak opcja ? spowoduje wyświetlenie nazw komponentów w stanie przygotowania przed spawaniem.

Reprezentacja konstrukcji spawanej jest dostępna tylko podczas tworzenia rzutu bazowego na podstawie zespołu konstrukcji spawanej programu Inventor (*.iam).

Składnik

Umożliwia wybranie elementu z generatora iAssembly lub generatora iPart do wyświetlenia w rzuciebazowym. Wprowadź ? spowoduje wyświetlenie listy dostępnych elementów.

Konstrukcje blachowe

Umożliwia wybranie widoku konstrukcji blachowej do wyświetlenia w rzucie bazowym. Wprowadź ? spowoduje wyświetlenie listy dostępnych opcji.

Ta opcja jest dostępna tylko w przypadku tworzenia widoku bazowego na podstawie pliku konstrukcji blachowej programu Inventor (*.ipt).

Prezentacja

Umożliwia wybranie widoku prezentacji do wyświetlenia w rzucie bazowym. Wprowadź ? spowoduje wyświetlenie listy dostępnych widoków.

Ta opcja jest dostępna tylko wtedy, gdy wybrany model jest dokumentem prezentacji programu Inventor (*.ipn).

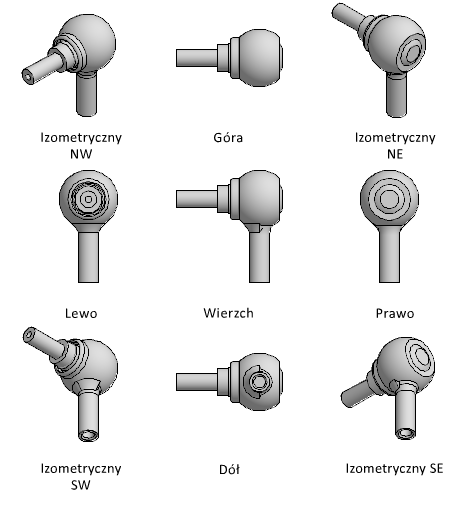

Orientacja

Określa orientację w rzucie bazowym.

Aby użyć tej samej orientacji dla modelu jak w obszarze modelu, można wybrać bieżącą opcję. W przeciwnym razie można wybrać jedną z wstępnie ustawionych orientacji:

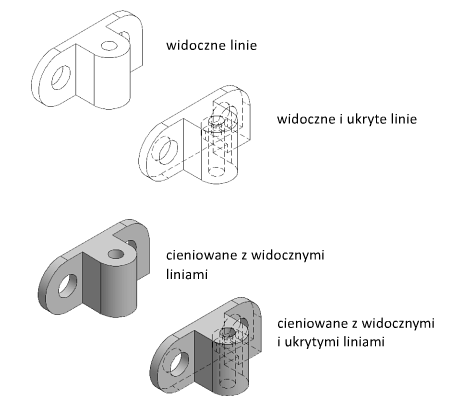

Linie ukryte

Określa styl wyświetlania rzutu bazowego.

Skala

Określa skalę bezwzględną do użycia w rzucie bazowym. Rzuty prostokątne pochodzące z tego widoku automatycznie odziedziczą określoną przez użytkownika skalę.

Widoczności

Umożliwia wyświetlenie opcji widoczności, które można ustawić dla rzutu bazowego. Opcje widoczności obiektu są specyficzne dla modelu, a niektóre z nich mogą być w wybranym modelu niedostępne.

Krawędzie przenikania

Wyłącza lub włącza widoczność krawędzi przenikania. Po włączeniu tej opcji w rzucie bazowym będą wyświetlane krawędzie ukryte i widoczne, które w przeciwnym przypadku byłyby wykluczane z powodu warunku przenikania.

Krawędzie styczne

Wyłącza lub włącza widoczność krawędzi stycznych. Gdy ta opcja jest włączona, w wybranym widoku jest wyświetlana linia wskazująca część wspólną powierzchni stycznych.

Krawędzie styczne pomniejszone. Skraca długość krawędzi stycznych, aby odróżnić je od krawędzi widocznych. Ta opcja będzie dostępna wyłącznie wtedy, gdy zostanie wybrana opcja Krawędzie styczne.

Zakresy gięcia

Wyłącza lub włącza widoczność zakresu gięcia konstrukcji blachowej. Linie zakresu gięcia konstrukcji blachowej wskazują położenie przejścia, wokół którego są zaginane zawiasy lub zawinięcia w spłaszczonym widoku konstrukcji blachowej.

Ta opcja będzie dostępna tylko wtedy, gdy dla odpowiadającego modelu zdefiniowano spłaszczony widok konstrukcji blachowej.

Elementy gwintów

Umożliwia włączenie lub wyłączenie widoczności linii gwintu śrub i otworów gwintowanych.

Prezentacja tory montażu

Wyłącza lub włącza widoczność torów montażu prezentacji. Tory montażu prezentacji to linie w rozbitym widoku (w pliku prezentacji) pokazujące kierunek, wzdłuż którego komponenty są przesuwane do zamocowanego położenia.

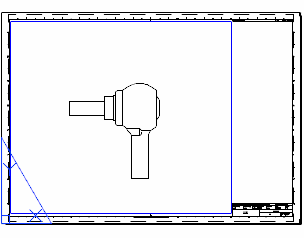

Przesuń

Po umieszczeniu rzutu bazowego w obszarze rysunku przesuwa go bez wymuszania zakończenia polecenia.

Położenie rzutu prostokątnego

Na obszarze rysunku określa położenie rzutu prostokątnego.

Koniec

Powoduje powrót do poprzedniego monitu lub zakończenie polecenia, w zależności od tego, gdzie w cyklu polecenia występuje ta opcja.
