LUWSYMB (polecenie)

Steruje widocznością, położeniem, wyglądem i możliwością wyboru ikony LUW.

Wyszukiwanie

Uwaga: Domyślnie panel Współrzędne w obszarze roboczym Rysowanie i opisy jest ukryty. Aby wyświetlić panel Współrzędne, kliknij kartę Widok, a następnie kliknij prawym przyciskiem myszy i wybierz opcję Pokaż panele, po czym kliknij opcję Współrzędne. W obszarach roboczych 3D (niedostępne w programie AutoCAD LT) panel Współrzędne jest dostępny na karcie Narzędzia główne.

Ikona LUW wskazuje położenie i orientację bieżącego LUW. Ikoną LUW można manipulować za pomocą uchwytów. Sterowanie jest realizowane za pomocą zmiennej systemowej UCSSELECTMODE.

Uwaga: Jeśli w rzutni nie będzie widoczne położenie początku układu LUW, ikona układu LUW będzie wyświetlana zamiast tego w dolnym lewym narożniku rzutni.

Symbole różnych lokalnych układów współrzędnych są wyświetlane w obszarze papieru i obszarze modelu. W obszarze modelu można wybrać między stylami wyświetlania ikony 2D i 3D (zobacz opcję Właściwości):

• 2D. Litera W pojawia się w części Y ikony, jeśli LUW pokrywa się z GUW. Jeśli układ LUW obrócono w taki sposób, że oś Z jest równoległa do płaszczyzny widoku — to znaczy, że rzutnia XY jest zwrócona krawędzią w stronę użytkownika — ikona układu LUW 2D zostaje zastąpiona ikoną złamanego ołówka.
• 3D. Na płaszczyźnie XY przy początku układu jest wyświetlany kwadrat, gdy bieżący LUW pokrywa się z układem GUW i LUW jest obserwowany z góry (dodatni kierunek Z). Kwadrat nie pojawia się, jeśli na układ LUW jest wyświetlany od dołu. Oś Z jest wyświetlana w postaci linii ciągłej, gdy jest obserwowana znad płaszczyzny XY, a przerywanej, gdy jest obserwowana spod płaszczyzny XY.

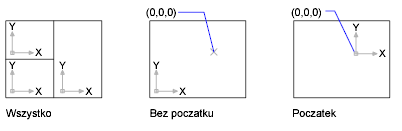

W poniższych przykładach wyświetlane są dwie ikony układu LUW 3D w obszarze modelu i ikona LUW w układzie obszaru papieru.

Wyświetlane są następujące monity.

Podaj opcję [Tak/Nie/Wszystkie/NArożnik/Początek/WYbierz/WŁaściwości]<bieżący>: Podaj opcję lub naciśnij klawisz Enter

Tak

Wyświetla ikonę układu LUW.

Nie

Wyłącza wyświetlanie ikony układu LUW.

Wszystkie

Stosuje zmiany symbolu we wszystkich aktywnych rzutniach. W przeciwnym wypadku polecenie LUWSYMB wpływa jedynie na bieżącą rzutnię.

Róg

Wyświetla symbol w lewym dolnym rogu rzutni bez względu na położenie początku układu LUW.

Początek

Wyświetla ikonę w początku (0,0,0) bieżącego układu LUW. Jeśli początek znajduje się poza widokiem, jest wyświetlany w lewym dolnym rogu rzutni.

Wybieralna

Określa, czy ikona LUW jest wybieralna i czy można nią manipulować za pomocą uchwytów.

Właściwości

Wyświetla okno dialogowe Ikona LUW, w którym można sterować stylem, widocznością i położeniem ikony układu LUW.
