Do obiektów opisu należą wymiary, uwagi i innego typu symbole objaśniające bądź obiekty powszechnie używane do dodawania informacji do rysunku.
Obiekty opisu zawierają informacje o elemencie takie jak długość ściany, średnica łącznika czy objaśnienie szczegółu. Zwykle obiekty opisu są skalowane w inny sposób niż widoki rysunku. Zależy to od skali wybranej, by uzyskać odpowiedni ich wygląd na wydruku.

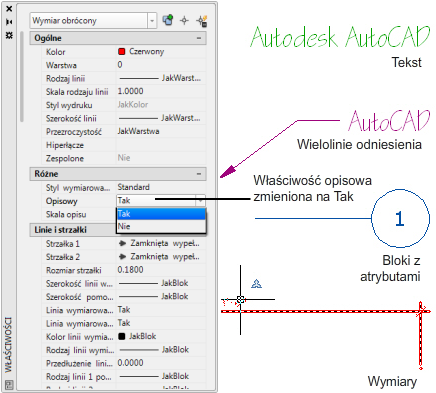

Metodą skalowania obiektu opisu można sterować, definiując obiekt jako nieopisowy lub opisowy.
- Obiekty nieopisowe wymagają stałego rozmiaru lub skali, która zostanie obliczona na podstawie skali używanej do wydrukowania rysunku.
- Obiekty opisowe są automatycznie dostosowywane tak, aby były wyświetlane w tej samej wielkości lub skali niezależnie od skali widoku.
W poniższej tabeli podano listę typowych opisów, które można utworzyć w rysunku.
| Opis | Rysowanie obiektu |
|---|---|
| Etykiety i uwagi |
|
| Dane tabelaryczne |
|
| Wymiary i tolerancje geometryczne |
|
| Kreskowania, gradienty i wypełnienia |
|
| Uwagi i symbole z odniesieniami |
|
| Tabelki rysunkowe i atrybuty |
|
