Określa odniesienie do edycji.
Aby wybrać odniesienie do edycji, wskaż jeden z obiektów w odniesieniu. W przypadku wskazania obiektu stanowiącego część jednego lub kilku zagnieżdżonych odniesień zagnieżdżone odniesienia są wyświetlane w oknie dialogowym.
Lista kart

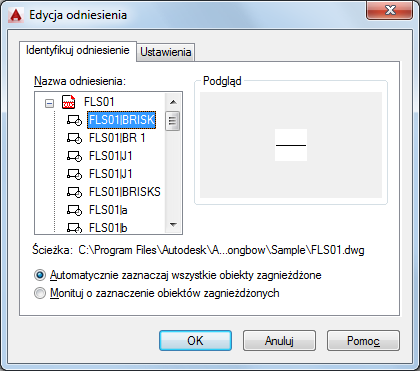

Okno dialogowe Edycja odniesienia zawiera następujące karty:
- Identyfikuj odniesienie
- Ustawienia
Karta Identyfikuj odniesienie (okno dialogowe Edycja odniesienia)
Udostępnia wizualną pomoc w identyfikacji odniesienia przeznaczonego do edycji i steruje sposobem wyboru odniesienia.
- Nazwa odniesienia
-
Wyświetla odniesienie wybrane do edycji lokalnej i wszelkie odniesienia zagnieżdżone w wybranym odniesieniu.
Zagnieżdżone odniesienia są wyświetlane tylko wtedy, gdy wybrany obiekt stanowi część zagnieżdżonego odniesienia. Jeżeli jest wyświetlanych kilka odniesień, należy wybrać określony odnośnik lub blok do zmiany. Każdorazowo można edytować tylko jeden odnośnik w rysunku głównym.
- Podgląd
-
Wyświetla obraz podglądu wybranego odniesienia.
Podgląd wyświetla widok odniesienia, tak jak został zapisany w rysunku. Podgląd odniesienia nie jest aktualizowany, gdy zostaną zapisane zmiany odniesienia.
- Ścieżka
-
Wyświetla lokalizację pliku wybranego odniesienia. Jeśli wybrane odniesienie jest blokiem, nie jest wyświetlana żadna ścieżka.
- Automatycznie zaznaczaj wszystkie obiekty zagnieżdżone
-
Ustala, czy obiekty zagnieżdżone są automatycznie umieszczane w sesji edycji odniesienia.
- Monituj o zaznaczenie obiektów zagnieżdżonych
-
Ustala, czy obiekty zagnieżdżone muszą być wybierane z osobna w sesji edycji odniesienia.
Karta Ustawienia (okno dialogowe Edycja odniesienia)
Udostępnia opcje edycji odniesień.
- Utwórz unikatowe nazwy warstw, stylów i bloków
-
Ustala, czy warstwy i inne nazwane obiekty wyciągnięte z odniesienia są unikatowo zmienione.
Jeśli jest wybrana, nazwane obiekty w odnośnikach są zmieniane (do nazw dochodzi przedrostek $#$), podobnie jak przy ustalaniu odnośników. Jeśli nie jest wybrana, nazwy warstw i innych nazwanych obiektów pozostają takie same jak w rysunku odniesienia. Nazwane obiekty, które nie są zmieniane, przyjmują właściwości obiektów o tej samej nazwie w bieżącym rysunku głównym.
- Wyświetl definicje atrybutów do edycji
-
Ustala, czy wszystkie definicje atrybutów zmiennych w odniesieniach do bloków są wyciągnięte i wyświetlone podczas edycji odniesienia.
Jeśli ta opcja jest wybrana, atrybuty (oprócz stałych) stają się niewidoczne, a definicje atrybutów są dostępne do edycji razem z wybraną geometrią odniesienia. W przypadku zapisania zmian w odniesieniu do bloku atrybuty oryginalnego odniesienia pozostaną niezmienione. Nowe lub zmienione definicje atrybutów wpływają tylko na następne wstawienia bloku; atrybuty w istniejących wstawieniach bloku pozostają niezmienne. Opcja ta nie ma wpływu na odnośniki i odniesienia do bloków bez definicji.
- Blokuj obiekty poza zestawem roboczym
-
Blokuje wszystkie obiekty niebędące w zestawie roboczym. Zapobiega to przypadkowemu wybraniu i poddaniu edycji obiektów z rysunku głównego podczas edycji odniesienia.
Zachowanie zablokowanych obiektów jest podobne do zachowania obiektów w zamkniętej warstwie. Próba edycji zablokowanych obiektów spowoduje ich odfiltrowanie ze zbioru wskazań.
