Ćwiczenie 1: Tworzenie działek na bazie obiektów programu AutoCAD

Celem ćwiczenia będzie przekształcenie obiektów programu AutoCAD na działki terenu z automatycznie dodawanymi etykietami pokazującymi przydatne informacje topograficzne, na przykład o charakterystyce terenu.

Dzięki narzędziom układu działki można tworzyć i edytować działki z zachowaniem wymaganej dokładności. Więcej informacji na temat narzędzi Układ działki podano w kolejnych ćwiczeniach samouczków programu AutoCAD Civil 3D.

Tworzenie działek na podstawie istniejących obiektów programu AutoCAD

1. Otwórz rysunek Parcel-1A.dwg znajdujący się w folderze rysunków samouczka.

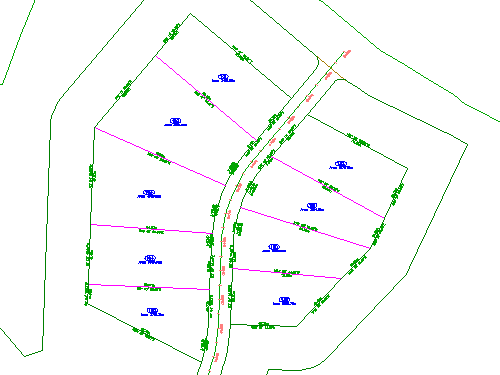

   Ten rysunek zawiera powierzchnię terenu istniejącego, linie trasowania reprezentujące osie przecinających się dróg i linie oraz łuki programu AutoCAD reprezentujące obwiednie posiadłości. W kolejnych punktach zostaną utworzone obiekty działek programu AutoCAD Civil 3D na podstawie istniejących linii i łuków.

2. Kliknij kartę Narzędzia główne panel Utwórz projekt listę rozwijaną Działka Utwórz działkę z obiektu.

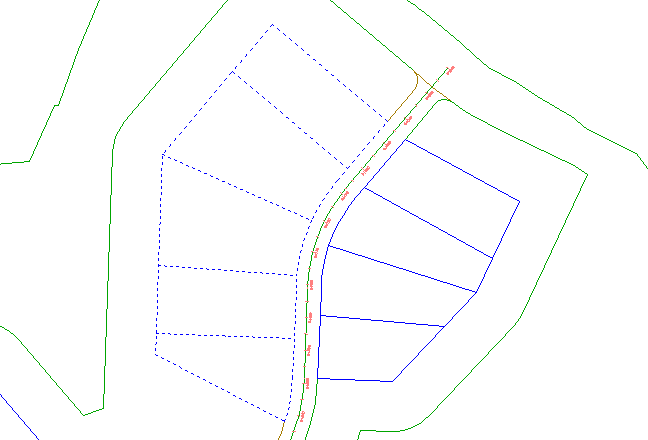

3. Wybierz linie i granicę polilinii przy wschodniej części obszaru, na północ od linii trasowania Pierwsza ulica. Naciśnij klawisz Enter.

   Uwaga:

   Zauważmy, że w wierszu polecenia do utworzenia działek można użyć różnych obiektów programu AutoCAD.

4. W oknie dialogowym Utwórz działki — z obiektów określ następujące parametry:
   • Obszar: Obszar 1
   • Styl działki: Single-Family
   • Styl etykiety powierzchni: Numer działki i pole powierzchni
     Uwaga:

     Działki zawsze mają przypisane etykiety obszaru, ale etykiety segmentów są opcjonalne.

   • Automatycznie dodawaj etykiety segmentów: Zaznaczone
   • Wymaż istniejące elementy: Zaznaczone
5. Kliknij przycisk OK.

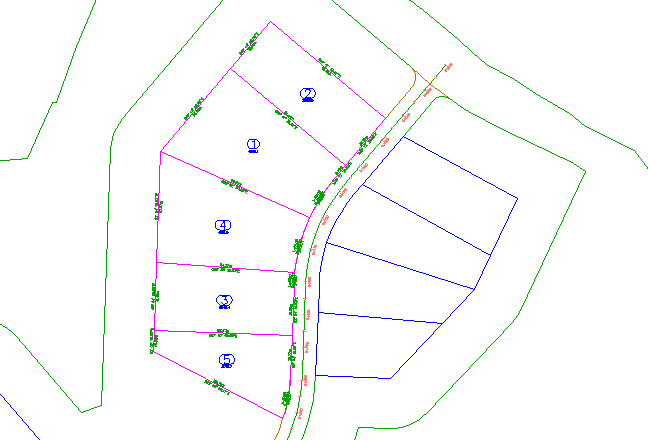

   Działki zostaną utworzone i oznaczone etykietami. W etykietach opisana jest całkowita powierzchnia działki oraz czwartak i odległość każdego segmentu linii i krzywej. Te etykiety zostaną automatycznie zaktualizowane, jeśli dowolny segment linii lub krzywej zostanie zmodyfikowany lub usunięty.

   Liczby w okrągłych obwódkach to automatycznie wygenerowane numery działek. Konwencja numerowania zostanie zmieniona na bardziej odpowiednią.



Zmiana numerowania działek

1. Kliknij numer działki, aby go wybrać. Kliknij kolejno kartę Działka panel Zmień Przenumeruj/Zmień nazwę.
2. W oknie dialogowym Przenumeruj/zmień nazwę działek określ następujące parametry:
   • Przenumeruj: Zaznaczone
   • Numer początkowy: 101
   • Wartość przyrostu: 1
3. Kliknij przycisk OK.

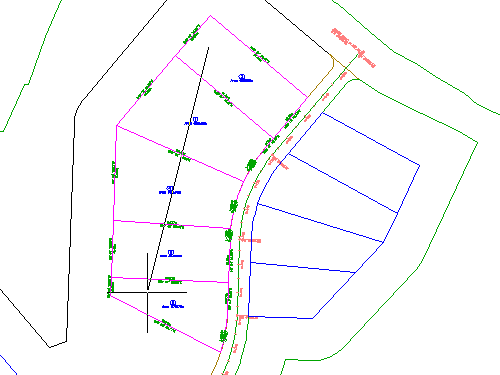

4. Aby określić punkt początkowy, kliknij działkę znajdującą się najwyżej.
5. Aby określić punkt końcowy, kliknij działkę znajdującą się najniżej.

6. Dwukrotnie naciśnij klawisz Enter.

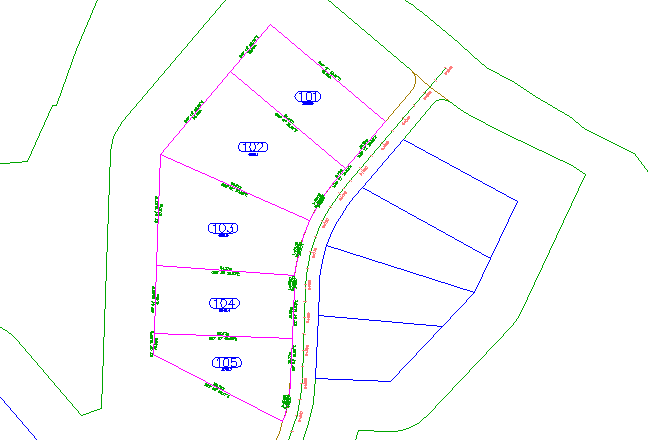

   Etykiety powierzchni działek są teraz ponumerowane w kolejności rosnącej i zawierają trzy cyfry.



Aby kontynuować naukę za pomocą samouczka, przejdź do części Ćwiczenie 2: Podział działki za pomocą dowolnego segmentu.
