W tym samouczku objaśniono sposób tworzenia powierzchni objętościowej złożonej z powierzchni bazowej i powierzchni porównawczej, a następnie przeprowadzenia obliczeń objętości złożonej.
Powierzchnia objętościowa jest podobna do pozostałych obiektów powierzchni, ponieważ umożliwia wyświetlanie warstwic wykopu i nasypu, punktów wykopu i nasypu oraz dodawanie do nich etykiet. Powierzchnię objętościową można dodać do projektu. Objętość wykopu i nasypu oraz objętość netto są właściwościami, które można wyświetlić, wybierając opcję Właściwości powierzchni.
Metoda obliczania objętości złożonej bazuje na danych punktów pochodzących z obu powierzchni oraz zlokalizowanych we wszystkich miejscach, w których przecinają się krawędzie trójkątów obu powierzchni. Objętość wykopu i nasypu oraz objętość netto są obliczane na podstawie różnic rzędnych między dwoma powierzchniami.

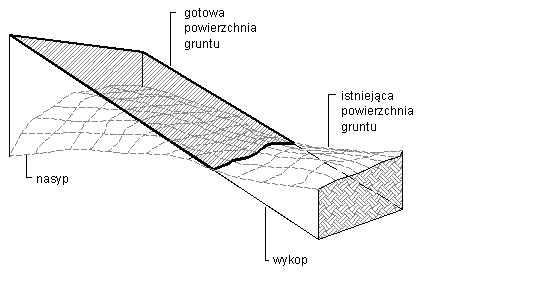

Warunki wykopu i nasypu
Aby zobaczyć, w jaki sposób tworzy się złożoną powierzchnię objętościową złożonej i wykonuje obliczenia objętości, obejrzyj poniższą animację:
|
Obliczanie objętości wykopów i nasypów obszaru oraz wykonywanie obliczeń dynamicznie podczas zmiany powierzchni. |
00:04:30
Z dźwiękiem
