W tym ćwiczeniu dane pomiarowe zostaną zaimportowane z istniejącego pliku dziennika polowego zawierającego kody szkicu, które mogą być interpretowane przez zestaw kodów szkicu.
Plik dziennika polowego, który zostanie zaimportowany, zawiera kody szkicu sprawdzone w ćwiczeniu Ustawianie zestawu kodów szkicu.
Konfigurowanie projektu
- Otwórz Survey-2a.dwg, który znajduje się w folderze rysunków samouczka.
Ten rysunek jest pusty, ale zawiera style figury i punktu odpowiednie dla tego ćwiczenia.
- Kliknij kartę panel


.
Tworzenie bazy danych pomiarowych
- W kreatorze Importuj dane pomiarowe, na stronie Określ bazę danych, w obszarze Bazy danych geodezyjnych wybierz opcję Pomiar 1.
W razie konieczności utworzenia bazy danych pomiarowych można kliknąć opcję Utwórz nową bazę danych geodezyjnych.
- Kliknij opcję Edytuj ustawienia bazy danych geodezyjnych.
W oknie dialogowym Ustawienia bazy danych pomiarowych można zdefiniować parametry bazy danych pomiarowych. Należy zwrócić uwagę, że ustawienia są zgodne z ustawieniami określonymi w ćwiczeniu Dostosowywanie i weryfikacja ustawień.
- Kliknij przycisk OK.
- Kliknij przycisk Dalej.
Określanie pliku do zaimportowania
- Na stronie Określ źródło danych, w obszarze Typ źródła danych wybierz opcję Plik dziennika polowego.
- W obszarze Plik źródłowy kliknij przycisk
.
- W oknie dialogowym Nazwa pliku dziennika polowego przejdź do foldera samouczka.
- Wybierz plik Survey-1.fbk. Kliknij przycisk Otwórz.
- Kliknij przycisk Dalej.
Tworzenie sieci pomiarów
- Na stronie Określ sieć kliknij element Utwórz nową sieć.
- W oknie dialogowym Nowa sieć dla parametru Nazwa wprowadź Sieć pomiarów 1.
- Kliknij przycisk OK.
- Kliknij przycisk Dalej.
Określanie opcji importu
- Na stronie Opcje importu określ następujące parametry:
- Baza danych bieżącego wyposażenia: Próbka
- Bieżące wyposażenie: Próbka
- Pokaż interaktywną grafikę: Tak (zaznaczone)
- Baza danych bieżących przedrostków figur: Przykład
- Przetwórz szkic podczas importowania: Tak (zaznaczone)
- Bieżący zestaw kodów szkicu: Próbka
- Przetwórz sekwencję szkicu:
Według kolejności importu
- Przypisz odsunięcie do identyfikatorów punktów: Tak (zaznaczone)
- Odsunięcie identyfikatora punktu: 10000
- Wstaw obiekt sieci: Tak (zaznaczone)
- Wstaw obiekty figury: Tak (zaznaczone)
- Wstaw punkty pomiarowe: Tak (zaznaczone)
Zaakceptuj pozostałe wartości domyślne.
- Kliknij przycisk Zakończ.

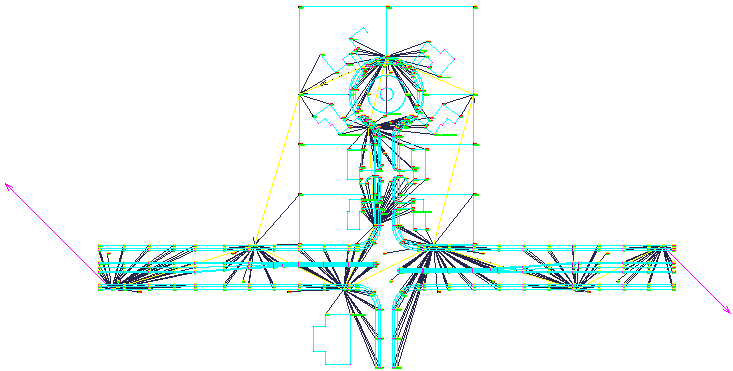

Dane pomiarowe są importowane, a rysunek ma następującą postać:
- Kliknij przycisk

Zapisz jako.
- Przejdź do foldera Moje dane samouczka Civil 3D. Dla parametru Nazwa pliku wprowadź nazwę Survey-2B.dwg. Kliknij przycisk Zapisz.
Aby kontynuować naukę za pomocą samouczka, przejdź do części Ćwiczenie 2: Aktualizowanie zaimportowanych danych pomiarowych.
