W tym ćwiczeniu za pomocą okna Obszar narzędzi i karty Pomiar zostaną utworzone dane pomiarowe.
KartaPomiar umożliwia scentralizowany dostęp do danych pomiarowych, ustawień i różnych edytorów dostępnych jako perspektywy okna Panorama, których można używać do tworzenia i edycji danych pomiarowych oraz do zarządzania nimi.
Tworzenie nowej bazy danych pomiarowych
- Otwórz Survey-4A.dwg, który znajduje się w folderze rysunków samouczka.
- W oknie Obszar narzędzi na karcie Pomiar kliknij prawym przyciskiem myszy opcję Bazy danych geodezyjnych. Kliknij polecenie Nowa lokalna baza danych geodezyjnych.
- W oknie dialogowym Nowa lokalna baza danych geodezyjnych Wpisz nazwę Pomiar 2. Kliknij przycisk OK.
- W oknie Obszar narzędzi, na karcie Pomiar kliknij prawym przyciskiem myszy bazę danych Pomiar 2. Kliknij opcję Edytuj ustawienia bazy danych geodezyjnych.
- W oknie dialogowym Ustawienia bazy danych geodezyjnych, w obszarze Wartości domyślne typu pomiaru określ następujące parametry:
- Typ kąta: Kąt
- Typ odległości: Pozioma
- Typ pionowy: Brak
- Typ obiektu docelowego: Brak
- Kliknij przycisk OK.
Tworzenie sieci pomiarów
- W oknie Obszar narzędzi, na karcie Pomiar rozwiń bazę danych Pomiar 2. Kliknij prawym przyciskiem myszy grupę Sieci. Kliknij opcję Nowa.
- W oknie dialogowym Sieć dla parametru Nazwa wprowadź Sieć pomiarów 2.
- Kliknij przycisk OK.
Tworzenie punktu sterującego
- Na karcie Pomiar rozwiń kolekcję Sieć pomiarów 2. Kliknij prawym przyciskiem myszy kolekcję Punkty sterujące. Kliknij opcję Nowa.
- W oknie dialogowym Nowy punkt sterujący określ następujące parametry:
- Numer: 1
- Współrzędna wschodnia: 1000.0000
- Współrzędna północna: 1000.0000
- Opis: STA 1
- Kliknij przycisk OK.
Tworzenie kierunku
- Na karcie Pomiar, w obszarze Sieć pomiarów 2 kliknij prawym przyciskiem myszy kolekcję Kierunki. Kliknij opcję Nowa.
- W oknie dialogowym Nowy kierunek określ następujące parametry:
- Od punktu: 1
- Do punktu: 4
- Kierunek: 45.0000
- Typ kierunku: Azymut
- Kliknij przycisk OK.
Tworzenie ustawień i obserwacji
- Na karcie Pomiar, w obszarze Sieć pomiarów 2 kliknij prawym przyciskiem myszy kolekcję Ustawienia. Kliknij opcję Nowa.
- W oknie dialogowym Nowe ustawienie określ następujące parametry:
- Punkt pikiety: 1
- Punkt pomiaru wstecz: 4
- Naciśnięcie klawisza Tab spowoduje przejście do następnego pola.
Zostanie wyświetlone okno dialogowe informujące, że nie zdefiniowano punktu 4.
- Kliknij przycisk Nie, a następnie przycisk OK, aby utworzyć ustawienie.
- Na karcie Pomiary, w obszarze Sieć pomiarowa 2 wybierz kolekcję Ustawienia. Na liście kliknij prawym przyciskiem myszy ustawienie Pikieta 1, pomiar wstecz: 4. Kliknij polecenie Edytuj obserwacje.
- W Edytorze obserwacji kliknij prawym przyciskiem myszy w obszarze siatki. Kliknij opcję Nowa.
- Określ następujące parametry nowej obserwacji:
- Numer punktu: 2
- Kąt: 90.0000
- Odległość: 100.00
- Opis: STA 2
- Kliknij przycisk
, aby zapisać nową obserwację. - Na karcie Pomiar, w obszarze Sieć pomiarów 2 kliknij prawym przyciskiem myszy kolekcję Ustawienia. Kliknij opcję Nowa.
- W oknie dialogowym Nowe ustawienie określ następujące parametry:
- Punkt pikiety: 2
- Punkt pomiaru wstecz: 1
- Kliknij przycisk OK.
- Na karcie Pomiar, w obszarze Sieć pomiarów 2 rozwiń kolekcję Ustawienia. Kliknij prawym przyciskiem myszy ustawienie Pikieta: 2, Pomiar wstecz: 1. Kliknij polecenie Edytuj obserwacje.
- W Edytorze obserwacji kliknij prawym przyciskiem myszy w obszarze siatki. Kliknij opcję Nowa.
- Określ następujące parametry nowej obserwacji:
- Numer punktu: 3
- Kąt: 90.0000
- Odległość: 100.00
- Opis: STA 3
- Kliknij przycisk , aby zapisać nową obserwację.
- Wykonaj czynności od 9 do 15, aby utworzyć nowe ustawienie z obserwacją.
Informacje dotyczące nowego ustawienia:
- Punkt pikiety: 3
- Punkt pomiaru wstecz: 2
Informacje dotyczące nowej obserwacji:
- Numer punktu: 4
- Kąt: 90.0000
- Odległość: 100.00
- Opis: STA 4
- Wykonaj czynności od 9 do 15, aby utworzyć nowe ustawienie z obserwacją.
Informacje dotyczące nowego ustawienia:
- Punkt pikiety: 4
- Punkt pomiaru wstecz: 3
Informacje dotyczące nowej obserwacji:
- Numer punktu: 1
- Kąt: 90.0000
- Odległość: 100.00
- Na karcie Pomiar kliknij prawym przyciskiem myszy kolekcję Sieć pomiarów 2. Kliknij opcję Wstaw do rysunku.
Nowe dane z pomiaru zostaną wyświetlone na rysunku.

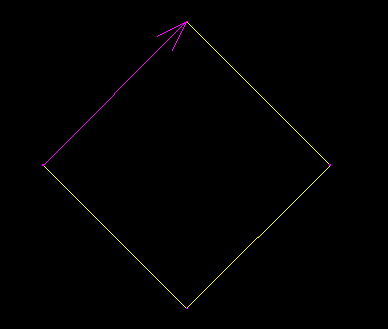

Kliknij, aby zobaczyć, jak powinna wyglądać sieć.
Aby kontynuować naukę za pomocą samouczka, przejdź do części Ćwiczenia 2: Tworzenie danych pomiarowych za pomocą edytora ciągu poligonowego.
