Ćwiczenie 1: Tworzenie sieci rurociągów na podstawie polilinii

Celem tego ćwiczenia jest utworzenie sieci rurociągów na podstawie istniejącej polilinii. W tej metodzie tworzenia sieci rurociągów standardowe polecenia rysunkowe programu AutoCAD zostaną użyte do utworzenia polilinii, a następnie w każdym wierzchołku polilinii zostanie automatycznie umieszczona struktura i punkt końcowy rury.

Sieć rurociągów można utworzyć na podstawie elementów różnego typu, na przykład na podstawie polilinii 2D i 3D, linii i łuków programu AutoCAD oraz linii charakterystycznych. W tym ćwiczeniu zostanie użyta istniejąca polilinia 2D.

Tworzenie sieci rurociągów na podstawie polilinii 2D

1. Otwórz rysunek Pipe Networks-1A.dwg znajdujący się w folderze rysunków samouczka.

   Ten rysunek zawiera powierzchnie korytarza i terenu istniejącego, linie trasowania reprezentujące przecinające się osie drogi, działki reprezentujące obwiednie posiadłości i polilinię reprezentującą proponowany układ sieci rurociągów. W kolejnych punktach zostanie utworzona sieć rurociągów programu AutoCAD Civil 3D na podstawie polilinii.

2. Kliknij kolejno kartę Narzędzia głównepanel Utwórz projektlistę rozwijaną Sieć rurociągów Utwórz sieć rurociągów z obiektu.

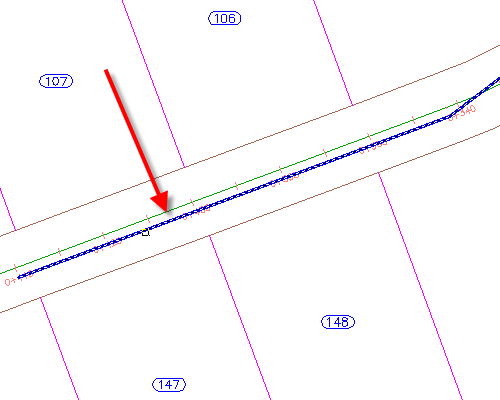

3. Kliknij lewy koniec niebieskiej polilinii znajdujący się obok środka drogi.

   Kliknięty koniec określa początek sieci rurociągów. Przepływ w sieci będzie skierowany na zewnątrz od tego końca.


4. Naciśnij klawisz Enter, aby zaakceptować kierunek przepływu.
5. W oknie dialogowym Utwórz sieć rurociągów z obiektu określ następujące parametry:
   • Nazwa sieci: Sieć kanałów burzowych
   • Lista części sieci: Kanał burzowy
   • Rura do utworzenia: Rura zbrojona betonowa 450 mm
   • Struktura do utworzenia: Struktura mimośrodowa 1,500 średnica 530 rama 900 stożek
   • Nazwa powierzchni: Pierwsza ulica
   • Nazwa linii trasowania: Pierwsza ulica
   • Wymaż istniejące elementy: Zaznaczone
6. Kliknij przycisk OK.

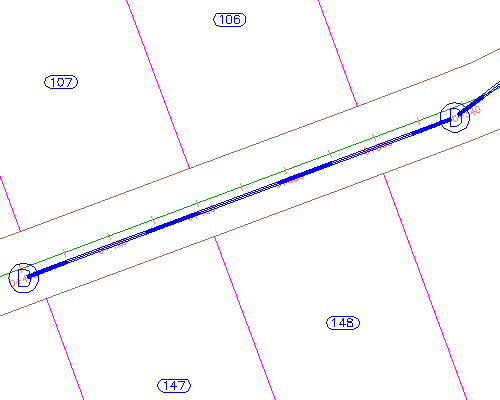

   Sieć rurociągów zostanie wyświetlona na planie. Struktura została utworzona w każdym wierzchołku polilinii, a między strukturami została utworzona rura.



Wyświetlanie sieci rurociągów w profilu

1. Wybierz rurę i strukturę.
2. Kliknij prawym przyciskiem myszy. Kliknij polecenie Zaznacz podobne.
3. Kliknij prawym przyciskiem myszy. Wybierz polecenie Rysuj części w widoku profilu.
4. Kliknij widok Profil pierwszej ulicy.

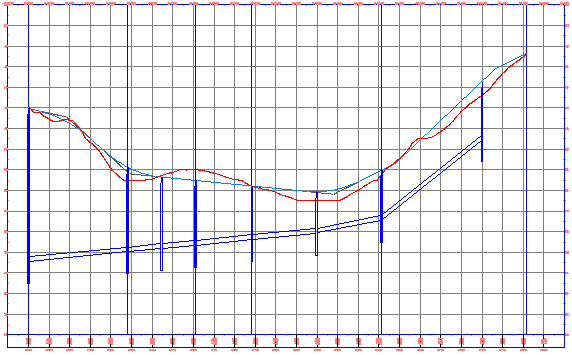

   Rury i struktury są zostaną wyświetlone w widoku profilu. Zauważmy, że zgodnie z wyborem, przepływ rozpoczyna się w pikiecie końcowej profilu i jest skierowany w stronę pikiety początkowej.


5. Naciśnij klawisz Esc.

Edycja części sieci przy użyciu uchwytów

1. Wybierz rurę po prawej skrajnej stronie widoku profilu.

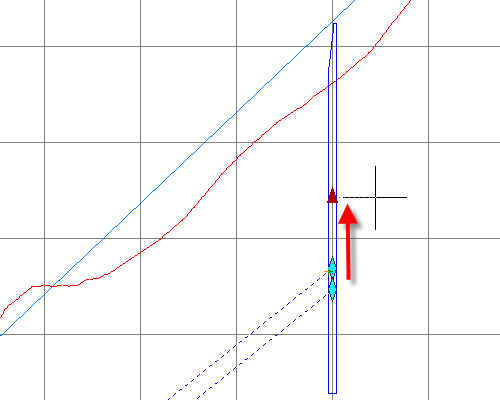

2. Kliknij uchwyt . Przeciągnij uchwyt w górę, aby zwiększyć rzędną dołu rury. Kliknij, aby określić położenie uchwytu.

   Uchwytów można używać do graficznej zmiany położenia rur i struktur w planie i w profilu.



Edycja parametrów sieci

1. Kliknij prawym przyciskiem myszy. Kliknij opcję Edytuj sieć.
2. Na pasku narzędzi Narzędzia układu sieci kliknij strzałkę obok ikony .

   Te narzędzia umożliwiają dodawanie rur lub struktur do sieci za pomocą parametrów ustawionych na tym pasku narzędzi.

3. Kliknij element Perspektywy sieci rurociągów.

   W oknie Panorama karty Rury i Struktury umożliwiają parametryczną edycję rur.

4. Na karcie Rury, w wierszu Rura — (1) zmień wartość parametru Początkowa rzędna dołu rury na 40.
5. Na pasku narzędzi Narzędzia układu sieci kliknij przycisk Perspektywy sieci rurociągów.

   Rzędna dołu rury zmieni się na określoną wartość.

Aby kontynuować, przejdź do części Ćwiczenie 2: Tworzenie sieci rurociągów według układu.
