Celem ćwiczenia będzie ustalanie kolejności wyświetlania nakładających się linii działek.
Funkcja Kolejność wyświetlania stylu działki w programie AutoCAD Civil 3D umożliwia określenie widoczności poszczególnych linii działki w sytuacji nakładania się różnych ich typów.
Zmiana kolejności wyświetlania stylów działek
- Otwórz Parcel-3A.dwg, który znajduje się w folderze rysunków samouczka.
- W oknie Obszar narzędzi na karcie Nawigator rozwiń kolekcję Obszar

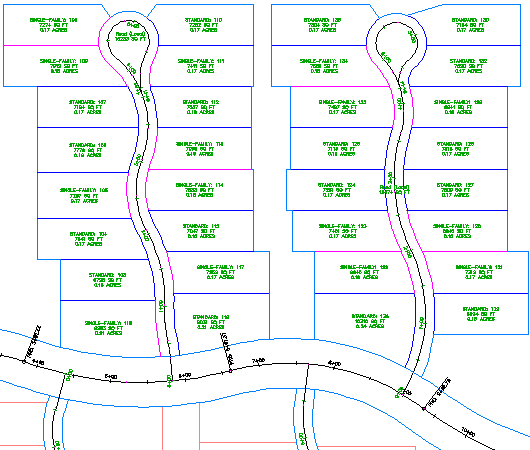

Obszar 1. Kliknij prawym przyciskiem myszy kolekcję Działki. Wybierz polecenie . W obszarze Kolejność wyświetlania stylu działki zwróć uwagę na najwyższy priorytet wyświetlania działek o stylu Single-Family, co tłumaczy, dlaczego ich różowe linie pokrywają niebieskie linie działek o stylu Standardowy.
- Na liście Kolejność wyświetlania stylu działki wybierz styl Standardowy i kliknij przycisk
, aby przenieść go w górę listy. - Kliknij przycisk Zastosuj.

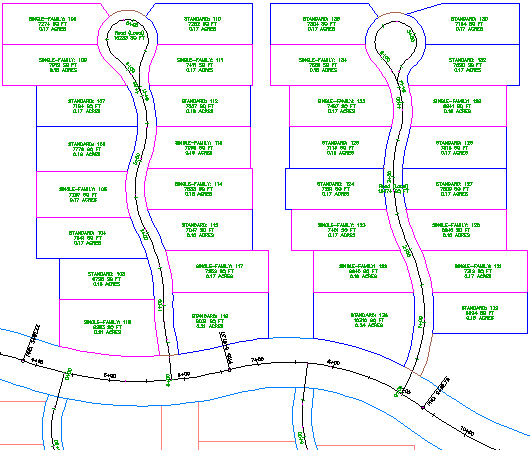

Po ponownym wygenerowaniu modelu okaże się, że niebieskie linie działki typu Standardowy przykrywają różowe linie działek typu Single-Family.
- Powtórz czynności opisane w punktach 3 i 4, ale tym razem najwyższy priorytet wyświetlania nadaj stylowi Właściwość.

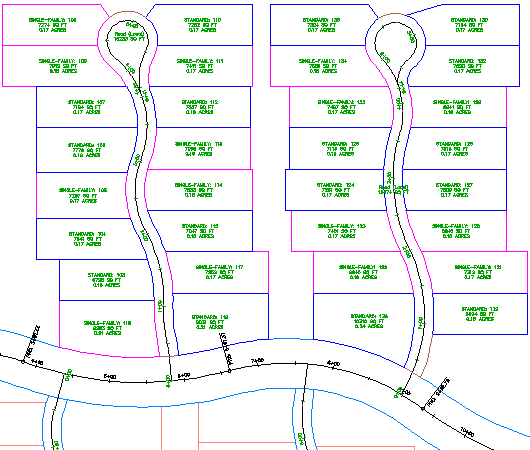

To ustawienie umożliwia wyświetlenie jasnoniebieskiej linii wokół zakresu obszaru.
Zadania uzupełniające: ponownie zmień kolejność wyświetlania, przenosząc styl działki Droga (lokalna) do góry listy kolejności wyświetlania, a następnie na miejsce między stylami Standardowy i Single-Family. Zmiana tych ustawień spowoduje zmianę sposobu wyświetlania zakrzywionych krawędzi drogi.
- Kliknij przycisk OK.
Aby kontynuować oglądanie samouczka, przejdź do części Ćwiczenie 2: Eksportowanie danych działki.
