Ćwiczenie 2: Upraszczanie powierzchni

W tym ćwiczeniu zostanie zredukowana liczba punktów używanych do zdefiniowania powierzchni.

Powierzchnię można uprościć przez usunięcie krawędzi lub punktów TIN. Po wykonaniu polecenia uproszczenia powierzchni nowe punkty i krawędzie TIN są obliczane na podstawie określonych parametrów. Oryginalne punkty powierzchni stale znajdują się w pliku punktów, do którego istnieje odniesienie, ale nie są używane w triangulacji powierzchni.

W tym ćwiczeniu zostanie użyta metoda uproszczenia powierzchni o nazwie Usunięcie punktu. Metoda polega na losowym wybraniu punktów na powierzchni i usuwaniu ich w oparciu o zagęszczenie punktów w różnych obszarach powierzchni. Więcej punktów jest usuwanych z obszarów, w których zagęszczenie punktów jest bardzo duże, a mniej z obszarów o mniejszym zagęszczeniu.

Uwaga:

Nie można określić punktów, które będą usunięte. Punkty używane do definiowania obwiedni powierzchni i linii nieciągłości nie są usuwane podczas wykonywania polecenia Uprość powierzchnię.

Ćwiczenie stanowi kontynuację części Ćwiczenie 1: Ograniczenie importowanych danych powierzchni.

Upraszczanie powierzchni

Uwaga:

W tym ćwiczeniu wykorzystywany jest zmodyfikowany w poprzednim ćwiczeniu rysunek Surface-2.dwg.

1. Kliknij kartę Narzędzia główne panel Warstwy listę rozwijaną Warstwa. Obok warstw C-TOPO-CONT-MAJR-ORIG i C-TOPO-CONT-MINR-ORIG kliknij przycisk .

   Te warstwy zawierają polilinie, które reprezentują oryginalne warstwice główne i pomocnicze. Polilinie umożliwią obserwację wyników działania polecenia Uprość powierzchnię.

2. Kliknij kartę Zmień panel Dane terenuPowierzchnia.
3. Kliknij kartę Powierzchnia, panel Zmień, menu rozwijane Edytuj powierzchnię, Uprość powierzchnię.
4. W oknie kreatora Uprość powierzchnię na stronie Metody upraszczania zaznacz opcję Usuwanie punktów.
5. Kliknij przycisk Dalej.
6. Na stronie Opcje obszaru określ następujące parametry:
   • Wybierz obiekty: Zaznaczone
   • Długość strzałki: 1.000’
7. Kliknij polecenie Wskaż na rysunku.
8. Kliknij pomarańczową obwiednię korytarza na rysunku.

   W oknie kreatora Uprość powierzchnię zwróć uwagę na wartość opcji Całkowita liczba punktów wybranych w obszarze. Jest to aktualna liczba punktów w zaznaczonym obszarze.

9. Kliknij przycisk Dalej.
10. Na stronie Opcje redukcji określ następujące parametry:
    • Procent punktów do usunięcia: Wybrane, 50%
    • Maksymalna zmiana rzędnej: niezaznaczone
11. Kliknij przycisk Zastosuj.

    W dolnej części kreatora zwróć uwagę na wartość Całkowita liczba usuniętych punktów. Ta wartość stanowi liczbę punktów usuniętych w obrębie wybranej obwiedni na skutek działania polecenia Uprość powierzchnię.

    Uwaga:

    Można ponownie nacisnąć przycisk Zastosuj, aby powtórzyć polecenie Uprość powierzchnię i zachować otwarte okno kreatora. Po kliknięciu przycisku Zakończ polecenie Uprość powierzchnię zostanie powtórzone i okno kreatora zostanie zamknięte.

12. Kliknij przycisk Anuluj.
13. Powiększ powierzchnię.

    Zwróć uwagę, że zagęszczenie punktów nie jest tak wysokie, jak na początku ćwiczenia i że nowe szare warstwice powierzchni są bardzo zbliżone do warstwic oryginalnych. Polecenie Uprość powierzchnię spowodowało zmniejszenie ilości danych używanych w powierzchni bez znaczącej utraty jakości.

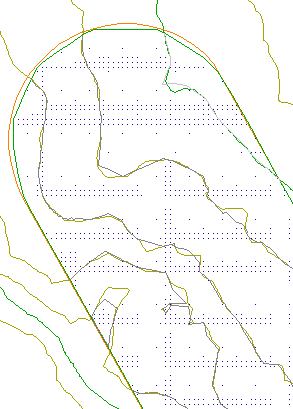

    Powierzchnia uproszczona

Aby kontynuować naukę w następnym samouczku, przejdź do tematu Zmiana stylu i sposobu wyświetlania powierzchni.
