Ćwiczenie 2: Renderowanie powierzchni

Celem ćwiczenia będzie wykorzystanie niektórych funkcji wizualizacyjnych programu AutoCAD Civil 3D do wyrenderowania powierzchni.

Podobnie jak w przypadku innych obiektów programu AutoCAD Civil 3D, trzeba do powierzchni zastosować materiał do renderowania, korzystając z okna dialogowego Właściwości powierzchni.

Ćwiczenie stanowi kontynuację części Ćwiczenie 1: Przenoszenie bloków do powierzchni.

Stosowanie materiału do renderowania do powierzchni

Uwaga:

W tym ćwiczeniu jest wykorzystywany rysunek Surface-7.dwg, który został zmodyfikowany w poprzednim ćwiczeniu.

1. W Obszarze narzędzi na karcie Nawigator rozwiń kolekcję Powierzchnie.
2. Kliknij prawym przyciskiem myszy powierzchnię XGND. Kliknij opcję Właściwości powierzchni.
3. W oknie dialogowym Właściwości powierzchni, na karcie Informacje określ następujące parametry:
   • Materiał do renderowania: Otoczenie.Rośliny.Piasek

     Ten materiał do renderowania będzie wykazywał kontrast w zależności od rzędnych powierzchni.

   • Styl powierzchni: Standardowy
4. Kliknij przycisk OK.

Stosowanie stylu wizualnego do powierzchni

Style wizualne zapewniają szybką, podstawową wizualizację powierzchni, przydatną do przygotowywania prezentacji ekranowych w programie AutoCAD Civil 3D.

1. Kliknij kolejno kartę Widok panel Style wizualne listę rozwijaną Style wizualneRealistyczny.

   Ten styl wizualny powoduje pocieniowanie powierzchni i wygładzenie krawędzi między płaszczyznami wielokątów. Wyświetlony zostanie materiał do renderowania, który zastosowano.

2. Kliknij kolejno kartę Widok panel Style wizualne listę rozwijaną Style wizualneKoncepcyjny.

   Ten styl wizualny powoduje pocieniowanie powierzchni i wygładzenie krawędzi między płaszczyznami wielokątów. W tym stylu do cieniowania stosowany jest styl powierzchni Goocha, wykorzystujący przejścia między kolorami chłodnymi i ciepłymi, nie zaś między odcieniami ciemnymi i jasnymi. Efekt jest mniej realistyczny, ale ułatwia rozeznanie się w szczegółach projektu.

Renderowanie powierzchni

1. W wierszu polecenia wprowadź polecenie RPARAM.

   Zapoznaj się z licznymi dostępnymi ustawieniami renderowania, w tym dotyczącymi jakości obrazu i wielkości wynikowego pliku. Jeśli wyrenderowany obraz miałby zostać zapisany do pliku, należałoby kliknąć przycisk i skorzystać z elementu sterującego Nazwa pliku wynikowego w celu określenia nazwy pliku i jego lokalizacji.

2. Kliknij ikonę .

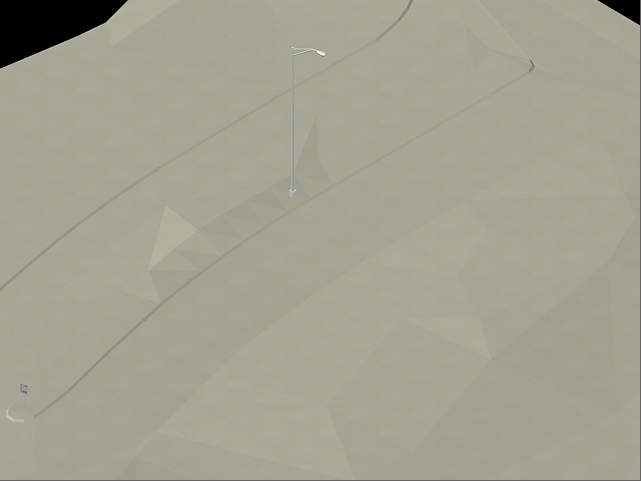

   Powierzchnia i bloki zostaną wyrenderowane w oknie Render. Efekty renderowania są lepiej widoczne na rysunkach, w których kilku powierzchniom i obiektom przypisano różne materiały do renderowania.
