Ćwiczenie 1: Przeglądanie danych pomiarowych

W tym ćwiczeniu do wyświetlenia niektórych danych zaimportowanych z pliku dziennika polowego zostaną użyte: znajdująca się w Obszarze narzędzi karta Pomiar oraz perspektywy okna Panorama.

Ćwiczenie obejmuje także przechodzenie do nowo utworzonych obiektów sieci i figur na karcie Nawigator programu AutoCAD Civil 3D i na rysunku.

Przeglądanie danych pomiarowych

Uwaga:

W niniejszym ćwiczeniu wykorzystano Survey-3.dwg, który został zapisany w folderze Moje dane samouczka programu Civil 3D w poprzednim ćwiczeniu. Jeśli to nie zostało zrobione, można użyć kopii pliku Survey-3.dwg znajdującej się w folderze rysunków samouczka, ale w przypadku zaktualizowania danych pomiarowych wystąpią powielone obiekty.

1. W Obszarze narzędzi, na karcie Pomiar rozwiń element Bazy danych geodezyjnychPomiar 1 SieciSieć pomiarów 1, aby wyświetlić kolekcje danych pomiarowych, w tym punkty sterujące, kierunki i ustawienia.
   Uwaga:

   Jeśli nie można rozwinąć kolekcji, kliknij prawym przyciskiem myszy nazwę bazy danych, a następnie kliknij opcję Otwórz do edycji.

2. Aby wyświetlić punkty kontrolne, kliknij kolekcję Punkty kontrolne.

   Punkty kontrolne zostaną wyświetlone w widoku listy w oknie Obszar narzędzi.

   Uwaga:

   Zgodnie z ustawieniami domyślnymi jeśli okno Obszar narzędzi jest zamocowane, widok listy znajduje się w jego dolnej części.

3. Aby wyświetlić ustawienia, wybierz kolekcję Ustawienia.

   Ustawienia zostaną wyświetlone w widoku listy w oknie Obszar narzędzi.

4. Aby wyświetlić obserwacje dla danej konfiguracji, kliknij konfigurację prawym przyciskiem myszy, a następnie kliknij przycisk Edytuj obserwacje.

   Zostanie wyświetlona panorama Edytor obserwacji ze wszystkimi obserwacjami dotyczącymi wybranego ustawienia.

   Uwaga:

   Obserwacje dla danego ustawienia zostaną podświetlone na rysunku.

5. Kliknij przycisk , aby zamknąć okno Edytor obserwacji.
6. Aby wyświetlić figury, wybierz kolekcję Figury.

   Figury zostaną także wyświetlone na liście w oknie Obszar narzędzi.

7. W oknie Obszar narzędzi kliknij kartę Nawigator i rozwiń kolekcję Pomiar, aby wyświetlić kolekcje sieci geodezyjnych i figur.

   Te kolekcje przeznaczone są dla obiektów figur rysunku i sieci pomiarów w przeciwieństwie do danych z bazy danych pomiarowych, które są wyświetlane na karcie Pomiar.

Przechodzenie do danych pomiarowych

1. Aby wyświetlić figurę na rysunku, na karcie Nawigator rozwiń kolekcję Figury, kliknij prawym przyciskiem myszy nazwę figury, na przykład BLDG1, a następnie kliknij element Zoom do.

   Rysunek zostanie powiększony tak, aby została wyświetlona wybrana figura.

2. Wybierz na rysunku figurę, do której został powiększony widok. Kliknij prawym przyciskiem myszy. Kliknij przycisk Przejdź do danych geodezyjnych.

   Obszar narzędzi zostaje przełączony na kartę Pomiar z wybraną figurą. W Edytorze figur zostaną wyświetlone dane pomiarowe dla figury.

   Uwaga:

   Jeśli używany jest plik Survey-3.dwg znajdujący się w folderze rysunków samouczka, zostanie wyświetlone powiadomienie, że skojarzona baza danych pomiarowych jest niedostępna. Kliknij przycisk OK.

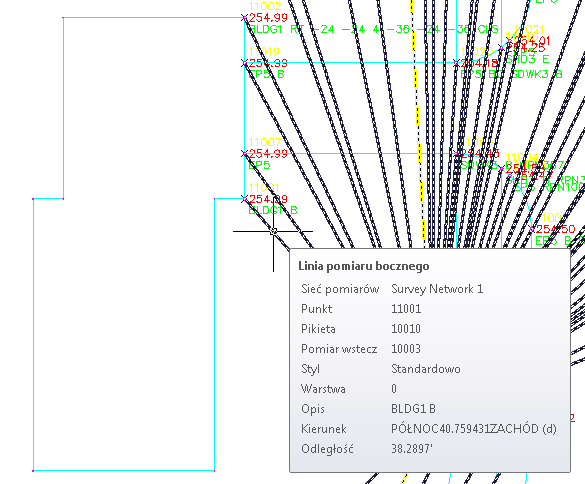

3. W oknie rysunku ustaw wskaźnik na jednym z komponentów sieci geodezyjnej rozciągającej się od obiektu BLDG1. Zauważmy, że właściwości obiektu sieci są wyświetlone w etykiecie narzędzia.

4. Kliknij prawym przyciskiem myszy obiekt sieci. Kliknij przycisk Przejdź do sieci geodezyjnej.

   W Obszarze narzędzi na karcie Pomiar zaznaczona jest opcja sieci pomiarowej. W widoku listy zostaną wyświetlone dane pomiarowe dla sieci pomiarowych.

5. Naciśnij klawisz Ctrl i kliknij jeden z komponentów sieci geodezyjnej wyświetlony na poprzednim rysunku. Kliknij prawym przyciskiem myszy. Kliknij przycisk Przejdź do danych geodezyjnych.

   W perspektywie Edytora obserwacji zostanie podświetlone powiązane ustawienie.

6. Kliknij przycisk , aby opuścić panoramę Edytor obserwacji.

Aby kontynuować, przejdź do części Ćwiczenie 3: Edycja figury.
