Tworzenie łuku programu AutoCAD przez najlepsze dopasowanie

Obliczany jest łuk najlepiej dopasowany do punktów. Następnie przy pomocy okna dialogowego można wykluczyć dowolne z określonych punktów albo wybrać jeden lub dwa punkty wymuszające.

Uwaga: Podczas używania poleceń najlepszego dopasowania do projektowania profilu, w przypadku łuków pionowych należy korzystać z polecenia Utwórz parabolę.

Aby utworzyć przez najlepsze dopasowanie łuku w programie AutoCAD na podstawie punktów programu AutoCAD Civil 3D

1. Jeśli łuk tworzony przez najlepsze dopasowanie jest tworzony dla profilu, należy ustawić przeskalowanie pionowe stylu widoku profilu jako 1. Aby uzyskać więcej informacji, zobacz temat Tworzenie i edytowanie stylów widoku profilu.
2. Kliknij kartę Start panel Rysuj listę rozwijaną Najlepsze dopasowanie Utwórz łuk według najlepszego dopasowania.
3. W oknie dialogowym Łuk według najlepszego dopasowania wybierz opcję Z punktów COGO.
4. Wybierz co najmniej trzy punkty. Wprowadź G, aby wybrać grupę punktów lub N, aby wprowadzić punkty podając numery.

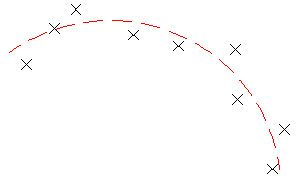

   Podczas wybierania punktów w oknie rysunku, w czasie rzeczywistym wyświetlane są białe symbole X oznaczające punkty regresji oraz tymczasowy łuk przerywany.

   Uwaga: Należy wybrać co najmniej trzy niewspółliniowe punkty regresji.
5. Naciśnij klawisz Enter, aby zakończyć polecenie.
6. W oknie Panorama, użyj perspektywy Dane regresji, aby zmienić punkty regresji.

   Podczas podświetlania wiersza w perspektywie Dane regresji, odpowiadający punkt regresji w oknie rysunku zostanie podświetlony na czerwono.

   Uwaga: Połączenia z punktami regresji zostaną utracone po utworzeniu łuku programu AutoCAD.
7. Utwórz łuk programu AutoCAD:
   • Kliknij ikonę , aby utworzyć łuk i zachować dane regresji. Dane można wykorzystać do utworzenia wielu łuków.
   • Kliknij ikonę , aby utworzyć łuk, usunąć dane regresji i zamknąć perspektywę Dane regresji.
8. Jeśli to konieczne, przekształć łuk programu AutoCAD w element linii trasowania lub profilu.

Aby utworzyć przez najlepsze dopasowanie łuk programu AutoCAD na podstawie punktów programu AutoCAD

1. Jeśli łuk tworzony przez najlepsze dopasowanie jest tworzony dla profilu, należy ustawić przeskalowanie pionowe stylu widoku profilu jako 1. Aby uzyskać więcej informacji, zobacz temat Tworzenie i edytowanie stylów widoku profilu.
2. Kliknij kartę Startpanel Rysujlistę rozwijaną Najlepsze dopasowanie Utwórz łuk według najlepszego dopasowania.
3. W oknie dialogowym Łuk według najlepszego dopasowania wybierz opcję Z punktów AutoCAD.
4. Wybierz co najmniej trzy punkty programu AutoCAD.

   Podczas wybierania punktów w oknie rysunku, w czasie rzeczywistym wyświetlane są białe symbole X oznaczające punkty regresji oraz tymczasowy łuk przerywany.

   Uwaga: Należy wybrać co najmniej trzy niewspółliniowe punkty regresji.
5. Naciśnij klawisz Enter, aby zakończyć polecenie.
6. W oknie Panorama, użyj perspektywy Dane regresji, aby zmienić punkty regresji.

   Podczas podświetlania wiersza w perspektywie Dane regresji, odpowiadający punkt regresji w oknie rysunku zostanie podświetlony na czerwono.

   Uwaga: Połączenia z punktami regresji zostaną utracone po utworzeniu łuku programu AutoCAD.
7. Utwórz łuk programu AutoCAD:
   • Kliknij ikonę , aby utworzyć łuk i zachować dane regresji. Dane można wykorzystać do utworzenia wielu łuków.
   • Kliknij ikonę , aby utworzyć łuk, usunąć dane regresji i zamknąć perspektywę Dane regresji.
8. Jeśli to konieczne, przekształć łuk programu AutoCAD w element linii trasowania lub profilu.

Aby utworzyć przez najlepsze dopasowanie łuk programu AutoCAD na podstawie istniejących elementów

1. Jeśli łuk tworzony przez najlepsze dopasowanie jest tworzony dla profilu, należy ustawić przeskalowanie pionowe stylu widoku profilu jako 1. Aby uzyskać więcej informacji, zobacz temat Tworzenie i edytowanie stylów widoku profilu.
2. Kliknij kartę Startpanel Rysujlistę rozwijaną Najlepsze dopasowanie Utwórz łuk według najlepszego dopasowania.
3. W oknie dialogowym Łuk według najlepszego dopasowania wybierz opcję Z obiektów. Określ ustawienia teselacji i tolerancji strzałki.
4. Wybierz co najmniej jeden element wyświetlony w wierszu polecenia.
   Uwaga: Można wybrać kilka typów elementów wyświetlonych w wierszu polecenia.

   Podczas wybierania elementów w oknie rysunku, w czasie rzeczywistym wyświetlane są białe symbole X oznaczające punkty regresji oraz tymczasowy łuk przerywany.

   Uwaga: Należy wybrać co najmniej trzy niewspółliniowe punkty regresji.
5. Jeśli wybrano element będący profilem, określ początkową i końcową pikietę w oknie dialogowym Określ zakres pikiet.
6. Naciśnij klawisz Enter, aby zakończyć polecenie.
7. W oknie Panorama, użyj perspektywy Dane regresji, aby zmienić punkty regresji.

   Podczas podświetlania wiersza w perspektywie Dane regresji, odpowiadający punkt regresji w oknie rysunku zostanie podświetlony na czerwono.

   Uwaga: Połączenia z punktami regresji zostaną utracone po utworzeniu łuku programu AutoCAD.
8. Utwórz łuk programu AutoCAD:
   • Kliknij ikonę , aby utworzyć łuk i zachować dane regresji. Dane można wykorzystać do utworzenia wielu łuków.
   • Kliknij ikonę , aby utworzyć łuk, usunąć dane regresji i zamknąć perspektywę Dane regresji.
9. Jeśli to konieczne, przekształć łuk programu AutoCAD w element linii trasowania lub profilu.

Aby utworzyć przez najlepsze dopasowanie łuk programu AutoCAD przez wskazywanie punktów kliknięciem na ekranie

1. Jeśli łuk tworzony przez najlepsze dopasowanie jest tworzony dla profilu, należy ustawić przeskalowanie pionowe stylu widoku profilu jako 1. Aby uzyskać więcej informacji, zobacz temat Tworzenie i edytowanie stylów widoku profilu.
2. Kliknij kartę Startpanel Rysujlistę rozwijaną Najlepsze dopasowanie Utwórz łuk według najlepszego dopasowania.
3. W oknie dialogowym Łuk według najlepszego dopasowania wybierz opcję Kliknięciem w ekran.
4. Wybierz punkt początkowy i co najmniej dwa inne punkty.
   Uwaga: Aby wybrać punkty, można użyć trybu lokalizacji OBIEKT lub poleceń przezroczystych.

   Podczas wybierania punktów w oknie rysunku, w czasie rzeczywistym wyświetlane są białe symbole X oznaczające punkty regresji oraz tymczasowy łuk przerywany.

   Uwaga: Należy wybrać co najmniej trzy niewspółliniowe punkty regresji.
5. Naciśnij klawisz Enter, aby zakończyć polecenie.
6. W oknie Panorama, użyj perspektywy Dane regresji, aby zmienić punkty regresji.

   Podczas podświetlania wiersza w perspektywie Dane regresji, odpowiadający punkt regresji w oknie rysunku zostanie podświetlony na czerwono.

   Uwaga:

   Połączenia z punktami regresji zostaną utracone po utworzeniu łuku programu AutoCAD.

7. Utwórz łuk programu AutoCAD:
   • Kliknij ikonę , aby utworzyć łuk i zachować dane regresji. Dane można wykorzystać do utworzenia wielu łuków.
   • Kliknij ikonę , aby utworzyć łuk, usunąć dane regresji i zamknąć perspektywę Dane regresji.
8. Jeśli to konieczne, przekształć łuk programu AutoCAD w element linii trasowania lub profilu.
