W widoku profilu można dodać rury i zagięcia, jak również pojedyncze rury, zagięcia i elementy aparatury.

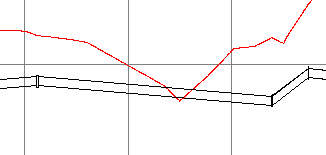

Dodawanie części sieci ciśnieniowej w widoku profilu jest częścią procesu roboczego, który można zastosować do projektowania wokół przeszkód pionowych lub w przypadkach, w których nie uzyskano wymaganej głębokości. Na przykład, aby przeglądać projekt w profilu i sprawdzić, czy część rury znajduje się wyżej powierzchni, tak jak na poniższej ilustracji, można rozłączyć rurę na segmenty i usunąć przekrój, który jest powyżej powierzchni. Można następnie umieścić części sieci ciśnieniowej niżej powierzchni za pomocą narzędzi Układ profilu sieci ciśnieniowej.
Podczas używania opcji Rury i zagięcia lub Dodaj rurę ciśnieniową aby dodać części w widoku profilu, zostanie wyświetlony monit o wybranie części, od której rozpocznie się rysowanie i części, z którą będzie połączona rysowany element (część początkowa i końcowa zakresu). Części muszą mieć ten samy kierunek, co oznacza, że ich porty muszą znajdować się naprzeciw siebie. Jeśli wykryto, że części nie można połączyć ze sobą poprawnie w widoku planu, wyświetlany jest komunikat z informacją, aby najpierw edytować projekt w widoku planu, aby określić prawidłową ścieżkę sieciową.
Dodawanie rur, zagięć i aparatury w widoku profilu
- Części, które można dodać za pomocą polecenia Rury i zagięcia są ograniczone do kątów dostępnych w liście części.
- Rury, które można dodać za pomocą polecenia Dodaj rurę ciśnieniową nie są ograniczone do kątów dostępnych w liście części.
- Można dodać zagięcia pionowe przy użyciu polecenia Dodaj zagięcie. Zagięcia, ale nie teowniki, ani przecięcia (inne typy łączników są dostępne w domyślnym katalogu sieci ciśnieniowej) mogą być dodane do widoku profilu. Uwaga: W widoku profilu zagięcia można dodawać tylko do otwartych połączeń rur ciśnieniowych. Nie można ich wstawiać wzdłuż rury ciśnieniowej lub dodawać do otwartych połączeń z innymi łącznikami lub elementami aparatury.
- Elementy aparatury można dodać za pomocą polecenia Dodaj aparaturę. Uwaga: W widoku profilu elementy aparatury można dodać do otwartych połączeń rur ciśnieniowych, łączników lub innych elementów aparatury. Nie można ich wstawiać wzdłuż rury ciśnieniowej.
