Przesuwanie wielu części sieci ciśnieniowej

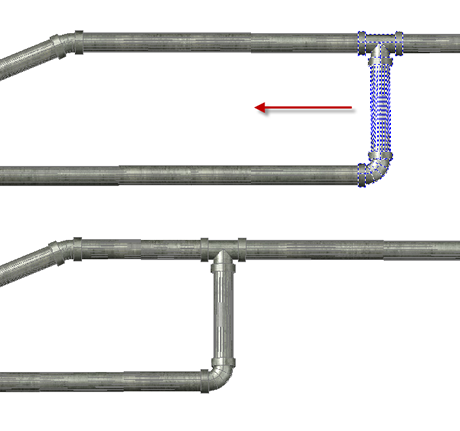

Umożliwia dostosowanie położenia części stanowiących odgałęzienie rury ciśnieniowej przez przesunięcie ich wzdłuż rury.

  1. Wybierz sieć ciśnieniową. Jest wyświetlana kontekstowa karta wstążki Sieć ciśnieniowa.
  2. Na panelu Zmień kliknij opcję Edytuj sieć Narzędzia układu planu .
  3. Kliknij przycisk Przesuń części .
  4. Wybierz połączone części do przesunięcia. Naciśnij klawisz Enter.
  5. Wybierz punkt połączenia, aby zdefiniować kierunek przesunięcia.
  6. Przesuń części w nowe położenie. Części pozostają połączone i w razie konieczności są rozciągane, aby zachować połączenia.
