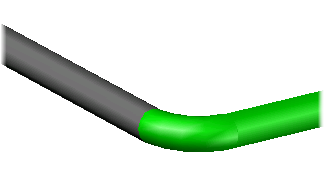

Można połączyć rury z obiektami utworzonymi w innych programach, takich jak AutoCAD MEP i AutoCAD Plant 3D za pomocą obiektu aplikacji Autodesk Connector (ACP). Można również utworzyć obiekt ACP, aby umożliwić innym programom połączenie z sieciami rurociągów programu AutoCAD Civil 3D.
Można dokonać połączenia z obiektami ACP, które są dołączone jako odnośnik zewnętrzny (Xref).
Obiekty złącza ACP nie wymagają zainstalowania aplikacji do odblokowywania obiektów z programu, w którym zostały utworzone.
Aby utworzyć złącze ACP
- Na wstążce kliknij kartę Wstaw
Punkt połączenia Wstaw. - W obszarze rysunku wybierz obiekt, do którego zostanie dodany punkt połączenia.
- Na obiekcie określ punkt wstawienia. Można użyć opcji przyciągania obiektów CEN na przykład, aby przyciągnąć do środka rury. Wskazówka: Zmień na widok 3D, dzięki czemu można łatwiej przyciągać do środka rury.
- Określ dwa punkty kierunkowe. Wskazówka: Przez określenie dwóch punktów kierunkowych przez przyciągnięcie do środka punktu początkowego rury, a następnie do środka punktu końcowego rury (w przypadku dołączania punktu połączenia), kierunek punktu połączenia będzie zgodny z kierunkiem rury.
- Określ, czy chcesz utworzyć dane techniczne. Dodawanie danych technicznych powoduje wstępne wprowadzenie niektórych właściwości, do których można następnie przypisać wartości podczas edycji punktu połączenia. Utworzony zostaje obiekt ACP.
Aby dokonać połączenia ze złączem ACP
- W Ustawieniach elementów sieci rurociągów, w obszarze Wartości domyślne sieci rurociągów, należy upewnić się, że opcja Użyj położenia 3D podczas układu sieci rurociągów jest ustawiona na Tak.
- Tworzenie lub edycja sieci rurociągów. Znacznik pojawia się, gdy zatrzymasz kursor nad złączem ACP. Kliknij na złącze ACP, aby utworzyć połączenie.
- Kontynuuj tworzenie lub edycję sieci rurociągów.
