Szybka edycja rzędnych linii charakterystycznych

Polecenie Szybka edycja rzędnej umożliwia interaktywną edycję rzędnej lub nachylenia dowolnej linii charakterystycznej lub linii działki w wybranym obszarze.

Rzędne wyświetlane są w punktach wierzchołków i punktach rzędnych, a nachylenie wyświetlane jest wzdłuż segmentów. Kliknij, aby przeprowadzić edycję wartości w wierszu polecenia.

Aby szybko edytować rzędne linii charakterystycznych

1. Kliknij kartę Zmieńpanel Edycja rzędnychpozycję Szybka edycja rzędnej.
   Uwaga: W wierszu polecenia wskazany zostanie bieżący obszar. Aby wybrać inny obszar lub obiekt w danym obszarze, wprowadź polecenie Obszar. Następnie wybierz albo obiekt rysunku, albo przycisk Enter aby wyświetlić listę dostępnych obszarów w oknie dialogowym Wybierz obiekty.
2. Przesuń mysz nad geometrią, którą chcesz edytować.
   • Gdy wskaźnik myszy znajdzie się nad wierzchołkiem lub punktem przecięcia, wyświetlony zostanie trójkąt . Wartość rzędnej zostanie wyświetlona w etykiecie narzędzi.

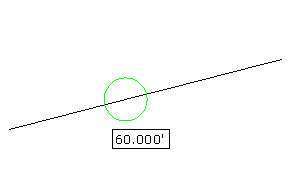

   • Gdy wskaźnik myszy znajdzie się nad punktem rzędnej, wyświetlane są okręgi . Wartość rzędnej zostanie wyświetlona w etykiecie narzędzi.
   • Gdy wskaźnik myszy znajdzie się nad segmentem, wyświetlone zostaną strzałki . Strzałka wskazuje na koniec segmentu, który znajduje się najbliżej kursora. Jest to punkt, którego rzędna zostanie zmieniona po edycji nachylenia. Wartość nachylenia zostanie wyświetlona w etykiecie narzędzia.
   • Podczas przesuwania kursora myszy nad rzędną lub nachyleniem, którego nie można edytować, wyświetlane są szare glify . Linie, których nie można wyedytować, zawierają obiekty takie jak linia rzutowania oraz dynamicznie łączone linie charakterystyczne.
   Po odszukaniu rzędnej lub nachylenia, które chcesz edytować, kliknij myszą.
3. Wykonaj jedną z poniższych czynności:
   • Wprowadź nową rzędną lub nachylenie w wierszu polecenia.
   • Jeśli kliknięto punkt rzędnej, można również wprowadzić opcję Powierzchnia, aby otworzyć okno dialogowe wyboru powierzchni i wybrać w nim powierzchnię, z której ma być odczytana rzędna.
     Uwaga: Opcja Powierzchnia nie jest dostępna, jeśli rysunek nie zawiera powierzchni.
   • Jeśli kliknięto punkt nachylenia, można także wprowadzić opcję Nachylenie (proporcja) i podać nachylenie. Ta opcja umożliwia edycję rzędnej na końcu segmentu w kierunku wskazanym strzałką.

Uwaga: Jeśli linie charakterystyczne pełnią rolę linii nieciągłości powierzchni, a ustawienie Przebuduj-Automatycznie jest włączone, po każdej edycji powierzchnia zostanie automatycznie zaktualizowana.

Szybka edycja punktów rzędnej linii charakterystycznej poprzez wybranie punktu odniesienia

1. Kliknij kartę Zmieńpanel Edycja rzędnychpozycję Szybka edycja rzędnej.
2. Wprowadź polecenie Odniesienie
3. Wybierz punkt odniesienia. Podczas wybierania punktu odniesienia jako domyślny wybierany jest punkt w terenie, jednak można wybrać również opcję Wskaż, aby użyć polecenia OBIEKT w celu wybrania dowolnego położenia na rysunku.
4. Po poruszeniu wskaźnikiem myszy w okolicy punktu odniesienia zostanie wyświetlona żółta linia biegnąca od punktu odniesienia do najbliższego punktu.
5. Wykonaj jedną z poniższych czynności:
   • Wprowadź nachylenie (procent). Nachylenie zostanie zastosowane między punktem odniesienia a punktem na linii charakterystycznej.
   • Wprowadź Nachylenie (proporcja) i wartość nachylenia. Nachylenie zostanie zastosowane między punktem odniesienia a punktem na linii charakterystycznej.
   • Wprowadź Różnica, a następnie wartość różnicy rzędnych. Wartość różnicy zostanie zastosowana między punktem odniesienia a punktem na linii charakterystycznej.

   Przypisana rzędna wybranego punktu zostanie wyświetlona w wierszu polecenia.
