Do projektowania wykończonych powierzchni gruntu służą narzędzia i polecenia skarpy, dostępne w programie AutoCAD Civil 3D.
Rzutowania skarpy można tworzyć, stosując kryteria skarp do obrysu. Obiekty skarpy są pogrupowane w kolekcje opatrzone nazwą i służą później do sporządzenia ostatecznego projektu powierzchni oraz obliczania objętości.
Obiekt skarpy składa się zwykle linii bazowej, linii docelowej, linii rzutowania oraz powierzchni.
Zarys może być figurą otwartą lub zamkniętą. Obrys musi być linią charakterystyczną lub linią działki bądź linią rzutowania powstałą w wyniku utworzenia innej skarpy.
Powierzchnia jest obszarem ograniczonym liniami definiującymi skarpę. Oznaczono ją ikoną znacznika środka.

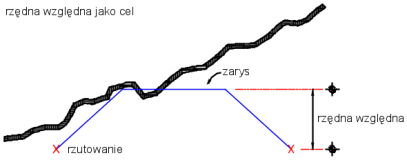

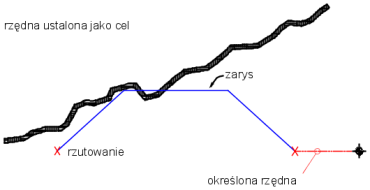

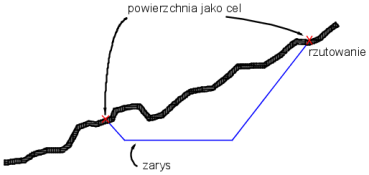

Obiektem docelowym skarpy może być powierzchnia, odległość, rzędna lub rzędna względna.

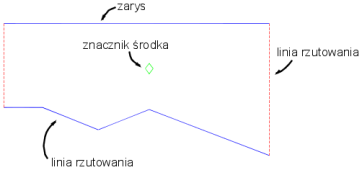

Widok obiektu skarpy w planie
Za pomocą poleceń linii charakterystycznych można również utworzyć linie charakterystyczne 3D. Linie charakterystyczne mogą być zawarte bezpośrednio w powierzchniach jako linie nieciągłości lub stosowane w charakterze zarysów obiektów skarpy.
Przed rozpoczęciem tworzenia skarpy należy skonfigurować ustawienia i zdefiniować szereg kryteriów, takich jak:
Po utworzeniu grupy skarp narzędzia objętości pochodzące z programu AutoCAD Civil 3D wskazują wielkości wykopu i nasypu wymagane w projekcie skarpy. Grupy profilowania można przyrostowo zwiększać lub zmniejszać, aby dopasować wymagania objętości. Można również zmieniać rzędne punktów wzdłuż linii bazowej profilowania, nachylenie linii bazowej lub modyfikować kryteria profilowania.
Lista obiektów skarpy zdefiniowana na rysunku ukazuje się w obszarze narzędzi, w grupie Obszary na karcie Nawigator.
Style i zestawy kryteriów skarp wyświetlane są w obszarze narzędzi na karcie Ustawienia.
Profilowanie — procesy robocze
