W zależności od kąta linii próbkowania względem macierzystej linii bazowej, przekrój korytarza może być wyświetlany jedną z dwóch metod.
Prostopadła do linii bazowej korytarza

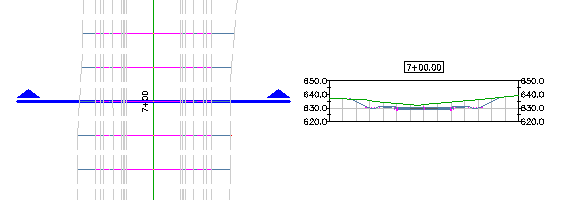

Jeśli linia próbkowania jest prostopadła do macierzystej linii bazowej, w przekroju jest odtwarzany zespół korytarza umieszczony w pikiecie, w której linia próbna przecina linię bazową.
Pod kątem do linii bazowej korytarza

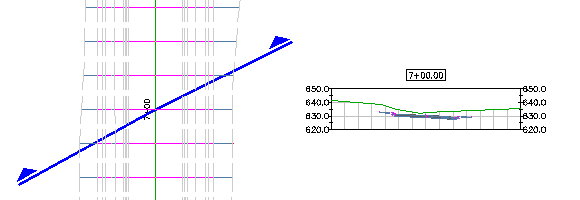

Jeśli linia próbkowania nie jest prostopadła do macierzystej linii bazowej, w przekroju jest próbkowany model korytarza, tworzona jest bryła podzespołów, które przecina linia próbkowania, oraz są identyfikowane elementy (takie jak połączenia, punkty i kształty) na wycinakach bryły, a następnie segmenty są łączone, aby utworzyć przekrojową reprezentację.
Uwaga: Jeśli linia próbkowania jest rysowana pod kątem innym niż prostopadły, połączenia rzutowania nie są pokazane w przekroju. Aby wyświetlić rzutowanie w przekroju, utwórz górną powierzchnię próbkowanego korytarza, a następnie wykonaj jej próbkowanie.
