Tworzenie punktu przecięcia Czwartak/Czwartak

Można wyznaczyć punkt przecięcia dwóch nieskończonych linii z istniejących punktów.

Po wyznaczeniu punktu przecięcia można go zapisać, poprzez zdefiniowanie nowego identyfikatora punktu.

Uwaga: Opisy parametrów zawiera karta Szybki start.

Aby obliczyć punkt przecięcia czwartak/czwartak w oknie poleceń geodezyjnych

1. W obszarze narzędzi na karcie Pomiar kliknij prawym przyciskiem myszy sieć, którą chcesz edytować, a następnie kliknij Okno poleceń geodezyjnych.
2. W menu Punkty przecięcia kliknij pozycję Czwartak/Czwartak.
3. Wprowadź numer punktu początkowego pierwszego czwartaka.
4. Wprowadź czwartak z tego punktu.
5. Wprowadź kwadrant dla pierwszego punktu.
6. Wprowadź odsunięcie dla pierwszych punktów.
7. Wprowadź numer punktu początkowego drugiego czwartaka.
8. Wprowadź czwartak z tego punktu.
9. Wprowadź kwadrant dla drugiego punktu.
10. Wprowadź odsunięcie dla drugiego punktu.

Aby obliczyć punkt przecięcia czwartak/czwartak za pomocą języka poleceń geodezyjnych

1. W obszarze narzędzi na karcie Pomiar kliknij prawym przyciskiem myszy sieć, którą chcesz edytować, a następnie kliknij Okno poleceń geodezyjnych.
2. W wierszu polecenia wprowadź:

   BB [punkt 1] [czwartak 1] [kwadrant 1] [odsunięcie 1] [punkt 2] [czwartak 2] [kwadrant 2] [odsunięcie 2]

Przykładowy wiersz polecenia

NE 1 100 100

NE 2 200 200

BB 1 66.6667 1 50 2 33.3333 2 50

! INTERSECTION # 1 NORTH:100.000000 EAST:200.000000

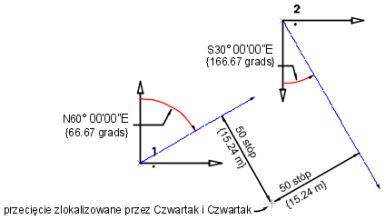

Punkt przecięcia znajduje się pomiędzy czwartakiem N66.6667"E rysowanym z punktu 1, przy odległości odsunięcia 50 stóp w prawo, a czwartakiem S33.3333"E rysowanym od punktu 2, przy odległości odsunięcia 50 w prawo.
