Definiowanie osi

Aby zdefiniować oś, określ nazwę figury, pikietę początkową oraz numer punktu początkowego.

Jeśli do określania pikiety początkowej używany jest punkt poza osią, to wyznaczana jest prostopadła, z którą przecięcie definiuje pikietę początkową. Z tego powodu punkt używany do wyznaczania pikiety początkowej musi znajdować się przy gałęzi osi.

Uwaga: Opisy parametrów zawiera karta Szybki start.

Aby zdefiniować oś w menu okna poleceń geodezyjnych

  1. W obszarze narzędzi na karcie Pomiar kliknij prawym przyciskiem myszy sieć, którą chcesz edytować, a następnie kliknij Okno poleceń geodezyjnych.
  2. Kliknij menu Zdefiniuj oś figury.
  3. Wprowadź nazwę figury dla osi.
  4. Wprowadź wartość pikiety początkowej.
  5. Wprowadź identyfikator punktu pikiety początkowej. Wskazuje to miejsce rozpoczęcia pikietażu. Pikieta początkowa znajduje się w punkcie przecięcia prostopadłej dla danego identyfikatora punktu pikiety początkowej z osią.

Aby zdefiniować oś za pomocą języka poleceń geodezyjnych

  1. W obszarze narzędzi na karcie Pomiar kliknij prawym przyciskiem myszy sieć, którą chcesz edytować, a następnie kliknij Okno poleceń geodezyjnych.
  2. W wierszu polecenia wprowadź:

    CL IS [figura] (pikieta) (punkt)

Przykładowy wiersz polecenia

W poniższym przykładzie początek sekwencji poleceń opisuje sposób rysowania figury osi.

BEGIN CL1

NE 1 1000 1000

NE 2 1000 1500

NE 3 1300 1700

END

NE 4 1100 1100

CL IS CL1 500 4

! Figura CL1 jest bieżącą osią.

! Pikieta początkowa: 400.00 Pikieta końcowa: 1260.56

Figura CL1 jest bieżącą osią. Przypisanie punktowi 4 pikiety 5+00 powoduje, że początkiem osi jest pikieta 4+00.

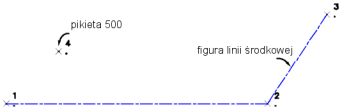

Figura osi
