Domyślnie w programie AutoCAD Civil 3D są łączone wszystkie punkty o tym samym kodzie wzdłuż linii bazowej korytarza, a następnie wyświetlane jako linie charakterystyczne. Można modyfikować sposób połączenia punktów, gdy przy kolejnych pikietach wielokrotnie jest używany kod punktu.
Połączenia linii charakterystycznych modyfikuje się przez określenie, które kody punktów mają być połączone przy użyciu opcji rozgałęziania, określenie kierunku odgałęzienia oraz określenie, czy dodatkowe kody punktów mają być dołączone.
Rozgałęzianie i łączenie dodatkowych punktów
Jeśli przy kolejnych pikietach zostanie zastosowany zespół o różniących się numerach kodów punktu (tego samego typu), można określać, czy linie charakterystyczne są połączone oraz sposób ich połączenia.
Poniższa ilustracja pokazuje różne odgałęzienia i opcje połączeń punktu oraz wynikowe linie charakterystyczne.
Na wszystkich ilustracjach:
- Przy pikietach używane są zespoły z różnymi numerami kodów punktu tego samego typu.
- Oś (gruba, czarna linia) jest linią bazową korytarza (linią trasowania).
- Punkty kołowe na szarych liniach są kodem punktu jednego typu.
- Punkty kołowe na zielonych liniach są kodem punktu innego typu.
- W każdym zespole są dwie grupy: lewa i prawa (linii bazowej).
- Opcja Połącz jest wybrana dla obu typów kodów punktów.

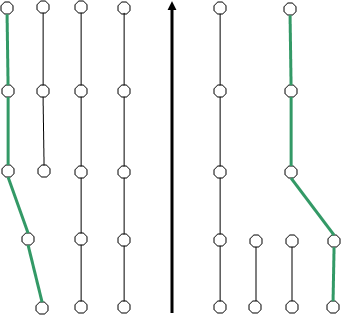

Odgałęzienie do wewnątrz i dodatkowe punkty (z tym samym kodem punktu) nie są połączone:

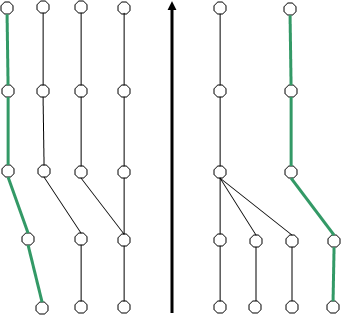

Odgałęzienie do wewnątrz i dodatkowe punkty (z tym samym kodem punktu) są połączone:

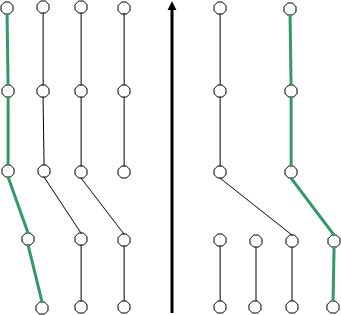

Rozgałęzienia na zewnątrz oraz punkty dodatkowe (tego samego typu) nie są połączone:

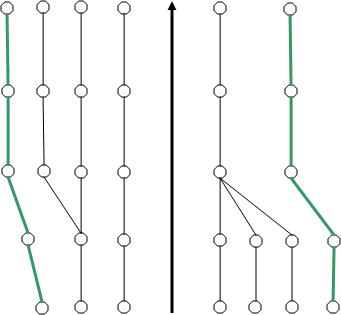

Rozgałęzienia na zewnątrz oraz punkty dodatkowe (tego samego typu) są połączone:
