Możliwe jest utworzenie nowego wierzchołka poprzez wskazanie kierunku względem bieżącego wierzchołka figury. Aby to polecenie działało prawidłowo, figura musi mieć już co najmniej jeden wierzchołek.
Aby utworzyć nowy wierzchołek poprzez wskazanie kierunku względem bieżącego wierzchołka figury
- W oknie Obszar narzędzi na karcie Pomiar prawym przyciskiem myszy kliknij nazwaną sieć
Okno poleceń geodezyjnych. - W wierszu polecenia wprowadź:
FIGURE BRG-DIST [kierunek] [kwadrant] [odległość]
Przykładowy wiersz polecenia
BEG BFIG
FIG NE 1000 1000
FIG BD 61.1111 1 30.480
AZIMUTH: 61.1111 DISTANCE: 30.4800
NORTH: 1014.6902 EAST: 1026.7063
END

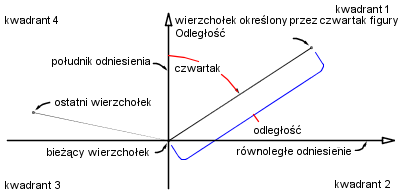

Poniżej przedstawiono przykład działania polecenia tworzenia wierzchołka na podstawie czwartaka i odległości:
