Tworzenie obserwacji na podstawie czwartaka i odległości

Polecenie czwartak i odległość (BD) umożliwia tworzenie obserwacji w odniesieniu do zajętego punktu na podstawie czwartaka i odległości.

Uwaga: Opisy parametrów zawiera karta Szybki start.

Aby utworzyć obserwację na podstawie czwartaka i odległości za pomocą języka poleceń

1. W obszarze narzędzi na karcie Pomiar kliknij prawym przyciskiem myszy sieć, do której chcesz dodać punkty, a następnie kliknij Okno poleceń geodezyjnych.
2. W wierszu polecenia wprowadź:

   BD (punkt) [czwartak] [kwadrant] [odległość] (opis)

Aby utworzyć obserwację na podstawie czwartaka, odległości oraz kąta pionowego za pomocą języka poleceń

1. W obszarze narzędzi na karcie Pomiar kliknij prawym przyciskiem myszy sieć, do której chcesz dodać punkty, a następnie kliknij Okno poleceń geodezyjnych.
2. W wierszu polecenia wprowadź:

   BD VA (punkt) [czwartak] [kwadrant] [odległość] [kąt pionowy] (opis)

Aby utworzyć obserwację na podstawie czwartaka, odległości oraz odległości pionowej za pomocą języka poleceń

1. W obszarze narzędzi na karcie Pomiar kliknij prawym przyciskiem myszy sieć, do której chcesz dodać punkty, a następnie kliknij Okno poleceń geodezyjnych.
2. W wierszu polecenia wprowadź:

   BD VD (punkt) [czwartak] [kwadrant] [odległość] [odległość pionowa] (opis)

Przykłady

Poniższy przykład przedstawia polecenie BD przy jednostkach ustawionych na stopy:

NE 1 100 100

STN 1

BD 2 45 1 100 PT

! BEARING: N 45-00-00 E DISTANCE: 100.0000

! POINT 2 NORTH: 170.7107 EAST: 170.7107

! ELEV: <Zero>

Powoduje to utworzenie punktu 2 na podstawie określonego czwartaka i odległości.

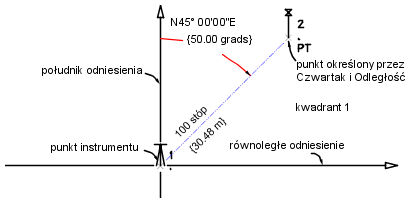

Punkt utworzony za pomocą polecenia BD.

Punkt 2 utworzony został poprzez obrót czwartaka o 45°0'0" (50 gradów) w kwadrancie 1 (NE) przy odległości 100 stóp od punktu instrumentu z opisem PT.
