Obiekty przekroju są używane do analizy powierzchni, modeli korytarza i sieci rurociągów wzdłuż linii próbkowania (w poprzek linii trasowania). W programie AutoCAD Civil 3D każdy przekrój jest obiektem.
Przekrój jest obiektem zawierającym dane rzędnej wzdłuż linii próbkowania. Każda powierzchnia, model korytarza czy sieć rurociągów, która przecinaja pionową płaszczyznę zdefiniowaną przez linię próbkowania tworzy obiekt przekroju.
Linie próbkowania przecinają linię trasowania na zadaną odległość w prawo i lewo. Zazwyczaj linie próbkowania są tworzone na podanych pikietach wzdłuż poziomej linii trasowania.
Przy tworzeniu linii próbkowania wzdłuż linii trasowania obiekty przekrojów są także tworzone dla określonego zbioru istniejących lub proponowanych powierzchni, modeli korytarza i sieci rurociągów. Domyślne style i przykładowe obiekty dla każdej linii próbkowania są określane przez grupę linii próbkowania. Inne przykładowe obiekty mogą być dodane do grupy linii próbkowania po tym, jak linie próbkowania zostały utworzone. Aby narysować przekroje na rysunku, należy utworzyć dla każdego z nich widok przekroju lub widok wielu przekrojów.

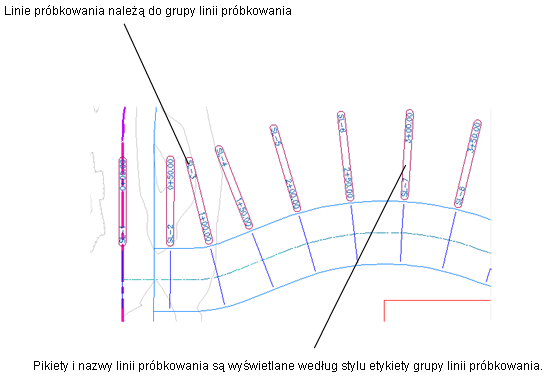

Grupa linii próbkowania
Przekroje, podobnie jak linie trasowania i profile, obsługują zestawy etykiet. Zestawy etykiet umożliwiają zapisywanie i stosowanie dowolnej liczby różnych typów etykiet.
Widok przekroju linii próbkowania
Powierzchnie w przekroju
Gdy powierzchnia jest uwzględniona w przekroju, jest ona zdefiniowana przez następujące komponenty:
- wierzchołki lub punkty zmiany nachylenia, w których kończy się niweleta i może zaczynać się następna;
- segmenty liniowe określające nachylenie powierzchni pomiędzy dwoma punktami zmiany nachylenia.
Przykładowo, jeśli przekrój jest utworzony na podstawie powierzchni TIN, to zmiany nachylenia są wyodrębniane w punktach, gdzie pionowa płaszczyzna definiowana przez linię próbną przecina krawędź TIN. Rzędna pomiędzy tymi dwoma segmentami liniowymi jest interpolowana liniowo i połączona linią prostą (zakładając, że linia próbna pomiędzy tymi dwoma punktami jest także linią prostą).
Korytarze w przekroju
Gdy korytarz jest uwzględniony w przekroju, korytarz jest reprezentowany przez zamknięte kształty i wiele warstw, które są tworzone przez zespoły i podzespoły korytarza.
Sieci rurociągów w przekroju
Jeśli sieć rurociągów jest uwzględniona w przekroju, przekrój wyświetla części sieci określone w stylu rur i struktur.
