Style sterują wyświetlaniem oraz właściwościami projektowymi obiektów rysunkowych.
Style mogą być używane do skutecznego zarządzania wyglądem obiektów. Podczas tworzenia nowego obiektu, do jego sposobu wyświetlania można zastosować styl wstępnie zdefiniowany. Potem można zastosować inny styl. Można także tworzyć nowe style odpowiednie dla różnych użytkowników i na różnych etapach projektu. Jeśli definicja stylu zostanie zmieniona, zmiany zostaną zastosowane we wszystkich obiektach, używających tego stylu.
Style obiektów w programie AutoCAD Civil 3D decydują o ogólnych atrybutach obiektów, takich jak kolory, widoczność składników, rodzaje linii czy wzory wypełnienia.
Analogicznie style etykiet decydują o formatach tekstu, treści, położeniu oraz elementach graficznych, takich jak linie odniesienia i obramowania.
W procesie projektowania style obiektów i etykiet należy tworzyć z pewnymi konkretnymi założeniami, na przykład w celu przedstawiania obiektów na różnych etapach zatwierdzania lub prezentowania różnych informacji różnym typom użytkowników. Przed utworzeniem stylów obiektu należy przećwiczyć edytowanie stylów różnych obiektów, aby poznać dostępne elementy sterujące.
Stylem każdego typu obiektu można zarządzać na karcie Ustawieniaobszaru narzędzi. Kolekcja Ogólne zawiera style, które mogą być używane przez dowolną liczbę rodzajów obiektów (style uniwersalne), oraz współużytkowane style etykiet. Wszystkie obiekty w programie AutoCAD Civil 3D mają styl Podstawowy, który może być używany bez zmian lub może stanowić podstawę do budowania nowych stylów. Aby dopasować do użytkownika niektóre atrybuty stylu, można utworzyć nowy styl lub wprowadzić zmiany do stylu istniejącego i zachować go pod inną nazwą. Grupy stylów mogą być zbierane i zapisywane jako plik szablonu rysunku (.dwt). Wszystkie rysunki utworzone z określonego pliku .dwt będą miały ten sam styl. W celu ułatwienia procesu, wszystkie właściwości sterowania tworzeniem stylów są ujednolicone w możliwie największym stopniu.
W przypadku obiektów za pomocą karty Opis można dodać etykiety umożliwiające dostęp do okna dialogowego Dodaj etykiety lub menu etykiet charakterystycznych dla określonych funkcji.
Program umożliwia tworzenie zestawów stylów etykiet linii trasowania, profilów i przekrojów, co znacznie ułatwia zarządzanie wieloma etykietami. Po utworzeniu zestawu można go zastosować lub usunąć z obiektu w jednej czynności.

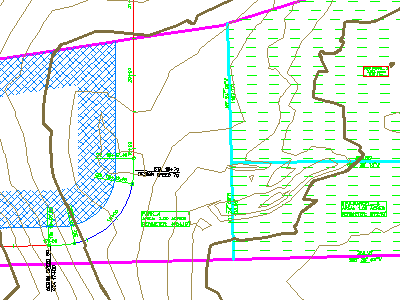

Efekty zastosowania stylów obiektów powierzchni, działek i linii trasowania

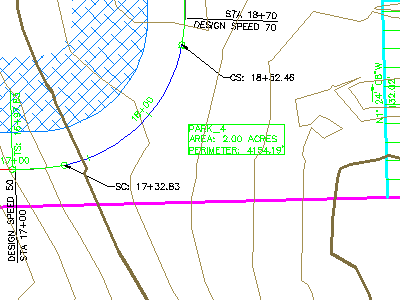

Efekty zastosowania stylów etykiet, w tym dwie etykiety linii trasowania podczas przeciągania
Style etykiet
Style etykiet są używane do określania etykiet i wyrażeń w przypadku klasy obiektów oraz do zarządzania ich wyświetlaniem.
Etykiety są powiązane z wieloma obiektami i ich zawartość jest aktualizowana za każdym razem, gdy obiekt jest zmieniany. Sterowanie wyglądem etykiet odbywa się za pomocą stylów. Style etykiet można modyfikować w taki sam sposób, co style obiektów: klikając prawym przyciskiem myszy nazwę stylu w Obszarze narzędzi na karcie Ustawienia, a następnie wybierając przycisk Edytuj.
Etykiety powierzchni działki są wyświetlane na rysunku w takiej postaci, jak w podglądzie w oknie Edytor stylów etykiet
Program pozwala tworzyć i zapisywać zestawy etykiet dla linii trasowania, profili i przekrojów, dzięki czemu w jednej operacji można zastosować różne rodzaje stylów. Na przykład zestaw etykiet dla linii trasowania może zawierać definicje etykiet pikiet głównych, pikiet pomocniczych i punktów geometrii.
Etykiety mogą zawierać tekst, bloki, linie, wskaźniki i odnośniki. Okno dialogowe Edytor stylów etykiet zawiera opcje pozwalające tworzyć etykiety i wyświetlać je w oknie podglądu:
Podgląd dostosowanego stylu etykiety dla powierzchni działki
Ogólne style etykiet używane są w przypadku linii, łuków, linii charakterystycznych i korytarzy. Ta grupa zawiera też style etykiet uwag, które nie są przypisane do konkretnych obiektów.
Aby uzyskać więcej informacji na temat zarządzania stylami etykiet, zobacz temat Style etykiet.
Style Tabeli
Style tabel są używane do sterowania i zarządzania wyświetlaniem tabel skojarzonych z klasą obiektów.
Program AutoCAD Civil 3D zawiera zautomatyzowane tabele danych punktów, powierzchni, działek, linii trasowania i wielkości wyjściowych. Jak pokazano na ilustracji poniżej, tabele w sposób jednorodny prezentują informacje o obiektach, stanowiąc alternatywę dla etykiet. Style tabeli decydują o właściwościach danych i wyświetlanych składnikach tabeli.
Przykładowa tabela danych dla działek
Do właściwości danych zalicza się m.in. format danych, kolejność kolumn, styl tekstu oraz parametr określający, czy w przypadku podziału tabeli do każdej części będzie dodawany wiersz z jej nazwą oraz nagłówkami kolumn. Składniki wyświetlania to m.in. obramowania, separatory, wypełnienia i tekst. Można sterować widocznością, kolorem, rodzajem linii i skalą każdego ze składników.
