Przed rozpoczęciem tworzenia punktów przy użyciu kluczy opisu należy zrozumieć zawartość klucza opisu oraz sposób, w jaki opis wstępny punktu jest używany do dopasowywania klucza opisu.
Przegląd
Klucze opisu służą do automatycznego sterowania pewnymi właściwościami punktu rysunkowego, na przykład wyglądem punktu na rysunku, podczas tworzenia lub importowania punktów. Aby można było tworzyć punkty rysunku przy użyciu kluczy opisu, należy najpierw utworzyć serię kluczy opisu. Następnie podczas tworzenia lub importowania punktu rysunkowego opis wstępny punktu będzie używany do określenia klucza opisu, za pomocą którego punkt zostanie utworzony na rysunku. Właściwości zdefiniowane dla tego klucza opisu zostaną zastosowane dla punktu w momencie dodawania punktu do rysunku.

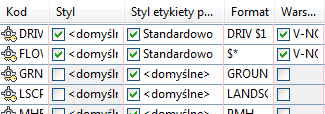

Poniżej przedstawiono przykładowe klucze opisu, zawierające właściwości kodu, stylu punktu, stylu etykiety punktu, formatu oraz warstwy:
Każdy klucz opisu zawarty w rysunku zdefiniowany jest przez swoje właściwości. Właściwość kodu i właściwość formatu są wymagane w każdym kluczu opisu.
Właściwość kodu. Używana podczas dopasowywania klucza opisu. Na przykład jeśli kod jest dopasowany do opisu wstępnego punktu, to właściwości określone w kluczu opisu są stosowane do tworzonego punktu. Kod klucza opisu może zawierać pewne znaki, nazywane znakami uniwersalnymi, rozszerzające możliwości dopasowywania klucza opisu.
Właściwość formatu. Konwersja opisu wstępnego do opisu pełnego. Domyślną wartością jest $*, która wskazuje, że opis pełny jest taki sam jak opis wstępny.
Opcjonalne właściwości klucza opisu:
- styl punktu
- style etykiety punktu
- warstwa
- informacje o skalowaniu symbolu punktu
- informacje o obracaniu symbolu punktu
Przykładowe opisy wstępne
Opis wstępny punktu służy do określenia, czy punkt jest dopasowany do klucza opisu. Poniżej przedstawiono przykładowe opisy wstępne:
MONA U_POLE 1078 TREE OAK 5
Opis wstępny może składać się z maksymalnie 10 elementów alfanumerycznych oddzielanych spacjami. Element wiodący w opisie wstępnym (MONA, U_POLE oraz TREE w poprzedzającym przykładzie) porównywany jest z kodami kluczy opisu podczas dopasowywania klucza opisu. Pozostałe elementy, nazywane parametrami, mogą być używane do konwertowania opisu wstępnego na bardziej czytelny opis pełny oraz do obracania i skalowania symbolu punktu na rysunku.
Dopasowywanie klucza opisu podczas tworzenia punktów rysunku
W procesie dopasowywania klucza opisu element wiodący podany w opisie wstępnym tworzonego punktu jest porównywany z kodem każdego z kluczy opisu zawartych w rysunku. Proces kończy się w momencie znalezienia dopasowanego klucza opisu lub przeszukaniu wszystkich kluczy opisu zawartych w rysunku.
Jeśli element wiodący w opisie wstępnym punktu zostanie dopasowany do kodu klucza opisu, wówczas styl punktu, styl etykiety punktu oraz warstwa określone w tym kluczu opisu zostaną użyte do utworzenia punktu rysunku. Podany opis wstępny zostanie przekonwertowany na opis pełny przy użyciu formatu określonego w kluczu opisu. Jeśli opis wstępny zawiera informacje na temat skalowania i obrotu, symbol punktu będzie skalowany i obracany zgodnie z nimi.
Uzyskiwanie dostępu do kluczy opisu
Klucze opisu przechowywane są w postaci zestawów w obrębie rysunku. Wszystkie zestawy kluczy opisu dostępne na rysunku są wyświetlane w drzewie Ustawienia w kolekcji Zestawy kluczy opisu.
Zarządzanie kluczami opisu
Klucze opisu są organizowane w zestawy. Zestawy kluczy opisu dla rysunku są wyświetlane w drzewie Ustawienia, w kolekcji Zestawy kluczy opisu, która znajduje się w kolekcji Punkt.
Każdy zestaw kluczy opisu zawiera co najmniej jeden klucz. Aby wyświetlić lub edytować klucze opisu zawarte w zestawie, należy użyć Edytora identyfikatora opisu.
Jeśli dopasowywanie kluczy opisu jest włączone, to podczas tworzenia punktu rysunku każdy klucz opisu z każdego zestawu kluczy opisu jest przeglądany w celu dopasowania. Można ustalić porządek, w jakim przeszukiwane będą zestawy kluczy opisu.
Zestawy kluczy opisu można dołączyć do szablonu rysunku, dzięki czemu można ich używać w wielu rysunkach oraz współużytkować z innymi osobami.
