Położenie punktu można określić za pomocą czwartaka i odległości od punktu referencyjnego.

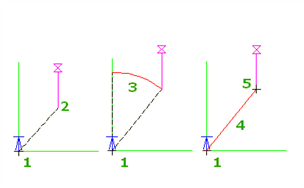

Wykorzystywany jest ostatni wprowadzony punkt, lub konieczne jest określenie obecnego punktu. Od punktu startowego (1) określ kwadrant (2), czwartak (3), oraz odległość (4) w celu określenia punktu (5).
Punkt referencyjny jest aktualizowany przy każdym wprowadzaniu punktu.
- Po wyświetleniu zapytania o wprowadzenie w poleceniu punktu, wykonaj jedną z poniższych operacji:
- Wprowadź 'bd.
- Uaktywnij pasek narzędzi Polecenia przezroczyste i wybierz opcję
.
- Jeśli w głównym poleceniu nie zostały jeszcze wprowadzone żadne punkty, określ tymczasowy punkt, od którego zostanie zmierzona odległość i przyjęty czwartak.
- Określ numer kwadrantu, klikając na rysunku albo wprowadzając wartość od 1 do 4.
- Określ kierunek w ramach kwadrantu, klikając na rysunek lub wprowadzając kierunek przy użyciu jednostek kątowych rysunku.
- Określ odległość, klikając w rysunku, albo wprowadzając odległość.
- Jeśli zostanie wyświetlony monit, wprowadź rzędną. Aby uzyskać więcej informacji, zobacz temat Wprowadzanie rzędnej dla polecenia przezroczystego. Uwaga: Monitowanie o rzędną dla poleceń przezroczystych jest kontrolowane przez Monit ustawień poleceń przezroczystych dla punktów 3D. Aby uzyskać więcej informacji, zobacz temat Informacje o ustawieniach poleceń przezroczystych.
