Tworzenie obserwacji na podstawie kąta odchylenia i odległości

Polecenie odchylenie i odległość (DD) umożliwia szybkie tworzenie punktów na podstawie kąta odchylenia i odległości od określonej linii.

Pojęcie kąt odchylenia dotyczy kierunku kątowego obróconego od przedłużenia poprzedniego przebiegu. Dodatkowo do lokalizacji punktu można stosować kąt pionowy oraz odległość pionową.

Uwaga: Opisy parametrów zawiera karta Szybki start.

Aby utworzyć obserwację na podstawie kąta odchylenia i odległości, korzystając z języka poleceń

1. W obszarze narzędzi na karcie Pomiar kliknij prawym przyciskiem myszy sieć, do której chcesz dodać punkty, a następnie kliknij Okno poleceń geodezyjnych.
2. W wierszu polecenia wprowadź:

   DD (punkt) [kąt] [odległość] (opis)

Aby utworzyć obserwację na podstawie kąta odchylenia, odległości oraz kąta pionowego za pomocą języka poleceń

1. W obszarze narzędzi na karcie Pomiar kliknij prawym przyciskiem myszy sieć, do której chcesz dodać punkty, a następnie kliknij Okno poleceń geodezyjnych.
2. W wierszu polecenia wprowadź:

   DD VA (punkt) [kąt] [odległość] [kąt pionowy] (opis)

Aby utworzyć obserwację na podstawie kąta odchylenia, odległości oraz odległości pionowej za pomocą języka poleceń

1. W obszarze narzędzi na karcie Pomiar kliknij prawym przyciskiem myszy sieć, do której chcesz dodać punkty, a następnie kliknij Okno poleceń geodezyjnych.
2. W wierszu polecenia wprowadź:

   DD VD (punkt) [kąt] [odległość] [odległość pionowa] (opis)

Przykłady

Poniższy przykład przedstawia polecenie odchylenie i odległość.

NE 1 100 100

STN 1

AZ 1 2 100

BS 2

DD 3 85.2657 60.960

! AZIMUTH: 385.2657 DISTANCE: 60.9600

! POINT 3 NORTH: 159.3345 EAST: 86.0167

! ELEV: <Zero>

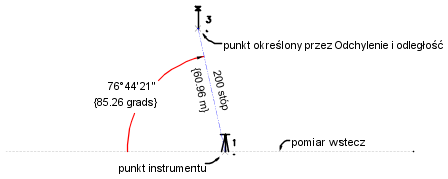

Punkty utworzone za pomocą polecenia DD:

Punkt 3 został utworzony przez obrót kąta odchylenia o 85.2657 w prawo od przedłużenia linii pomiaru wstecz przy odległości wynoszącej 200. Kąty i odległości wyrażone są w bieżących jednostkach, chyba że określony został przyrostek kwalifikacyjny.
