Dołączanie do istniejących obiektów wielu linii lub łuków

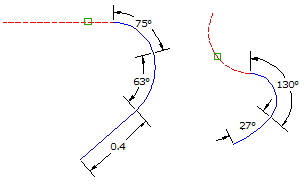

Linie lub łuki są rysowane począwszy od końca obiektu najbliższego punktowi wyboru.

Aby dołączyć wiele linii

1. Kliknij kartę Narzędzia główne panel Rysuj Dołącz wiele.
2. Wybierz linię lub łuk.
3. Wprowadź Linia lub L, aby dołączyć linię.
4. Wprowadź długość nowego odcinka linii.

   Zostanie narysowana nowa linia i wyświetlony następujący monit:

   Enter an attachment option [Line/Arc/Undo]:


5. Dodawaj następne segmenty linii lub łuku lub użyj opcji Cofaj, aby cofnąć ostatni segment.

Aby dołączyć wiele łuków

1. Kliknij kartę Narzędzia główne panel Rysuj Dołącz wiele.
2. Wybierz linię lub łuk.
3. Wprowadź Łuk lub U, aby dołączyć łuk.
4. Określ jeden z poniższych typów wprowadzania:
   • Punkt: wprowadź P, a następnie określ koniec cięciwy. Łuk zostanie narysowany.
   • Promień: wprowadź R, a następnie wykonaj jedną z operacji:
     • Wprowadź promień w wierszu polecenia.
     • Wprowadź A i wprowadź stopień łuku.
     • Wprowadź C i wprowadź stopień cięciwy.
     Uwaga: Podczas rysowania łuku określenie dodatniej wartości promienia lub stopnia łuku spowoduje narysowanie łuku zgodnie z kierunkiem ruchu wskazówek zegara lub w prawo od kąta początkowego, podczas gdy ujemne wartości spowodują narysowanie łuku w kierunku przeciwnym lub w lewo.

   Po wprowadzeniu promienia lub stopnia łuku, wyświetlony zostanie następujący monit:

   Select entry [Tangent/Chord/Delta/Length/External/Mid-ordinate] <Length>:


5. Wykonaj jedną z poniższych operacji:
   • Wprowadź Tangent lub T i wprowadź długość stycznej lub wskaż odległość na rysunku.
   • Wprowadź Chord lub C i wprowadź długość cięciwy lub wskaż odległość na rysunku.
   • Wprowadź Delta lub D i wprowadź kąt delta lub wskaż odległość na rysunku.
   • Wprowadź Length lub L i wprowadź długość łuku lub wskaż odległość na rysunku.
   • Wprowadź External lub E i wprowadź długość zewnętrzną lub wskaż odległość na rysunku.
   • Wprowadź Mid-ordinate lub M i wprowadź długość strzałki lub wskaż odległość na rysunku.

   Zostanie narysowana nowa linia i wyświetlony następujący monit:

   Enter an attachment option [Line/Arc/Undo]:


6. Dodawaj następne segmenty linii lub łuku lub użyj opcji Cofaj, aby cofnąć ostatni segment.
