Tworzenie punktów prostopadłych

Interpoluje punkt wzdłuż linii sterującej lub elementu prostopadłego do podanego punktu.

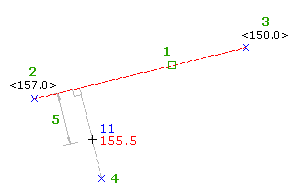

Utwórz punkt interpolowany, który jest prostopadły wzdłuż linii, wybierając obiekt (1) zawierający dwa punkty kontrolne (2) i (3).

1. Wybierz ustawienia i style, warstwy, grupy punktów i klucze opisu.
2. Karta Narzędzia główne panel Utwórz dane terenu menu Punkty Utwórz punkty — interpolacja Prostopadle .
3. Podaj obszar interpolacji, wykonując jedną z czynności:
   • Wskaż punkt na rysunku i wprowadź rzędną pierwszego punktu. Podaj drugi punkt, a następnie wprowadź R, aby podać różnicę rzędnych między dwoma punktami lub S, aby podać nachylenie między pierwszym a drugim punktem.
   • Użyj poleceń przezroczystych do podania punktu.
   • Wprowadź literę E i wybierz łuk, linię, linię charakterystyczną, linię działki lub polilinię. Podaj lokalizację prostopadłego punktu, a następnie odsunięcie, wprowadzając je ręcznie, wybierając punkt lub używając poleceń przezroczystych.
4. Wprowadź opis lub naciśnij klawisz Enter, aby go pominąć.
