Użyj poniższych uchwytów do edycji rur ciśnieniowych w widoku profilu. Określone uchwyty są wyświetlane w każdym rysunku w kolorze czerwonym.

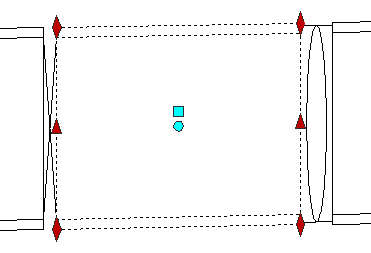

Zmień poziom z góry, środka i dołu rury ciśnieniowej
Uchwyty te umożliwiają przesunięcie segmentów rury ciśnieniowej w górę i w dół. Uchwyty znajdują się w punktach początkowych i końcowych rury.

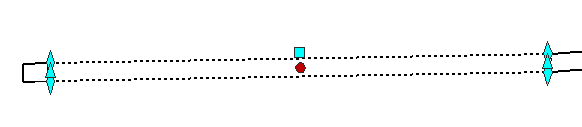

Przedłuż rurę ciśnieniową
Uchwyty te umożliwiają skrócenie lub przedłużenie rury przy zachowaniu jej nachylenia. Uchwyty znajdują się w punktach początkowych i końcowych rury. Za pomocą tych uchwytów można edytować zmiany długości 2D i 3D w segmencie rury ciśnieniowej. Uchwyty te pojawiają się na otwartych połączeniach.

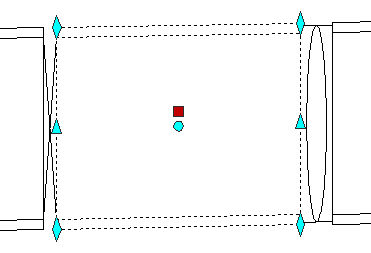

Położenie
Uchwyt ten umożliwia rozłączenie rury, jeśli nie jest połączona z innymi elementami i przesunięcie jej.

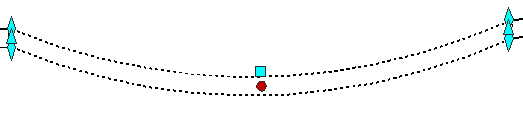

Rura zakrzywiona
Uchwyt umożliwia przekształcenie rury prostej w zakrzywioną, składającą się z segmentów o ustalonej długości, która jest równa długości odcinka danej rury ciśnieniowej.
Kliknij i przeciągnij uchwyt rury zakrzywionej, aby utworzyć łuk.
